Geófono starter
SKU: 052
MAE TRG14ZF

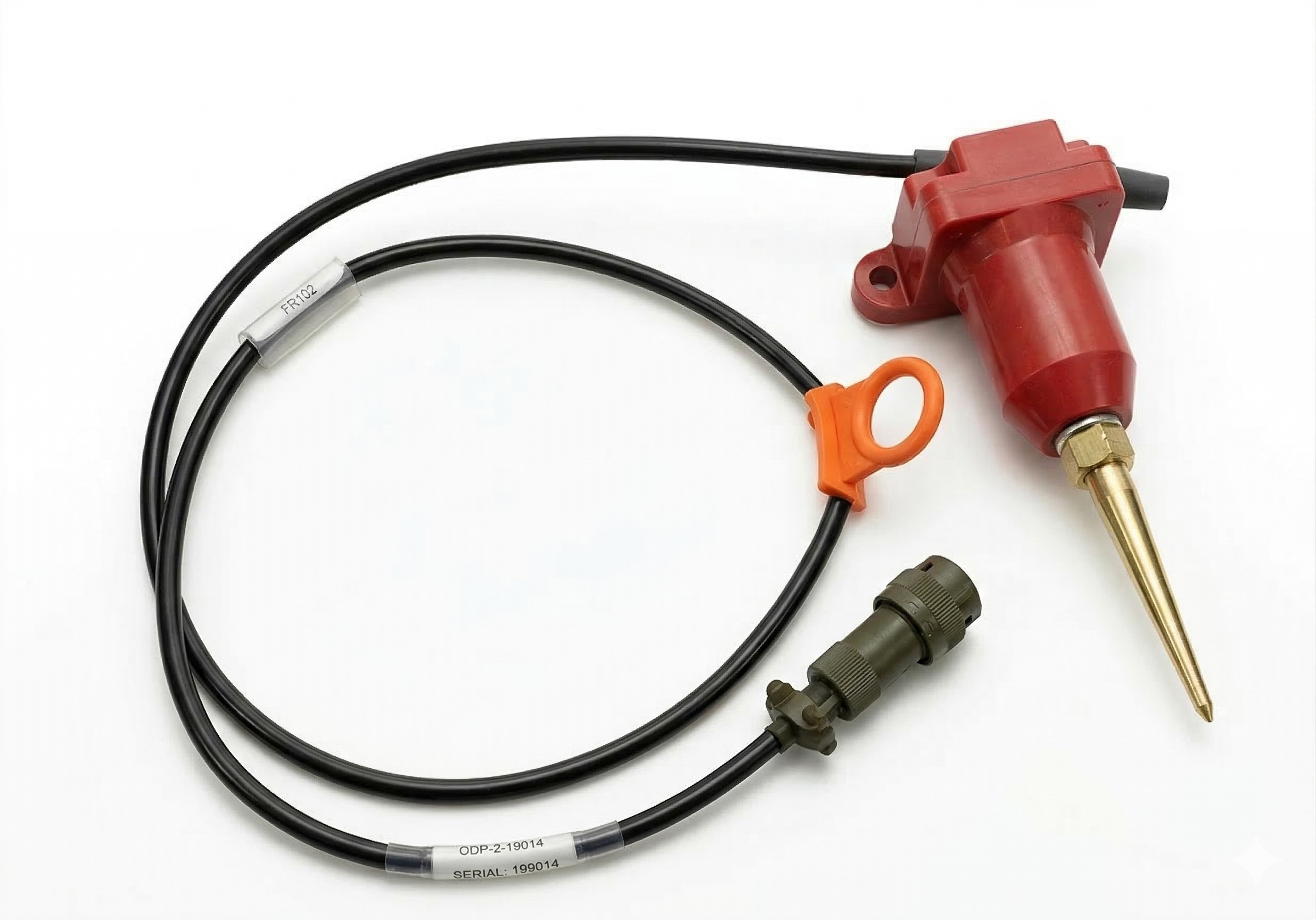

El MAE TRG14ZF es un geófono vertical de disparo (starter / trigger geophone) de 14 Hz, diseñado específicamente para enviar el comando de inicio de adquisición al sismógrafo durante prospecciones sísmicas activas. Integrado en una resistente carcasa terrestre (land case), se suministra completo con un cable de 1 metro, punta de anclaje y un conector militar VEAM, asegurando una sincronización precisa y confiable del impacto en campo.
Características
| Frecuencia natural (fn) | 14 Hz con una tolerancia de ± 5%. |
|---|---|
| Función | Geófono de disparo (trigger) para iniciar automáticamente la grabación en el sismógrafo en el momento del impacto. |
| Sensibilidad | 28.8 V/m/s en circuito abierto (20.1 V/m/s utilizando una resistencia shunt de 1000 Ohmios), con una tolerancia de ± 5%. |
| Resistencia de la bobina | 395 ohmios estándar (Tolerancia ± 5%). |
| Amortiguación (Damping) | 0.22 en circuito abierto; 0.51 con resistencia shunt de 1000 Ohmios (Tolerancia ± 5%). |
| Conectividad | Cable de 1 metro de longitud equipado con un conector aéreo macho VEAM de 2 pines. |
| Acoplamiento físico | Carcasa terrestre (land case) equipada con una punta de anclaje de 7 cm de altura para maximizar el contacto con el suelo. |
| Distorsión armónica | < 0.2% (medida con una velocidad de 0.7 in/s p.p. de la bobina a la carcasa). |
| Tolerancia de inclinación (Tilt angle) | Ángulo máximo de inclinación de 20° para mantener la frecuencia natural especificada. |
| Dimensiones y peso | Diámetro de 25.4 mm, altura de 33.3 mm y un peso ligero de 86 g (masa móvil de 11.1 g y excursión máxima de la bobina de 1.5 mm). |
| Resistencia ambiental | Amplio rango de temperatura operativa, soportando desde -40°C hasta +70°C. |
