SKU: 036
MAE MS20
| Canales de medición | Disponible en versiones de 10 o 20 canales independientes de adquisición simultánea. |
|---|---|
| Tecnología ADC | Convertidor Delta-Sigma de 24 bits, ofreciendo un rango dinámico teórico de 144 dB y precisión del <0.005% (FS). |
| Interfaz de control | CPU basada en Android con pantalla táctil de 10 pulgadas para visualización en formato dashboard o gráficas en tiempo real. |
| Compatibilidad de sensores | Admite salidas Single Ended (0-10V a 0-100mV), diferenciales (+/-10V a +/- 100mV), bucle de corriente (0-20mA) y sondas de temperatura (PT100, PT1000, NTC). |

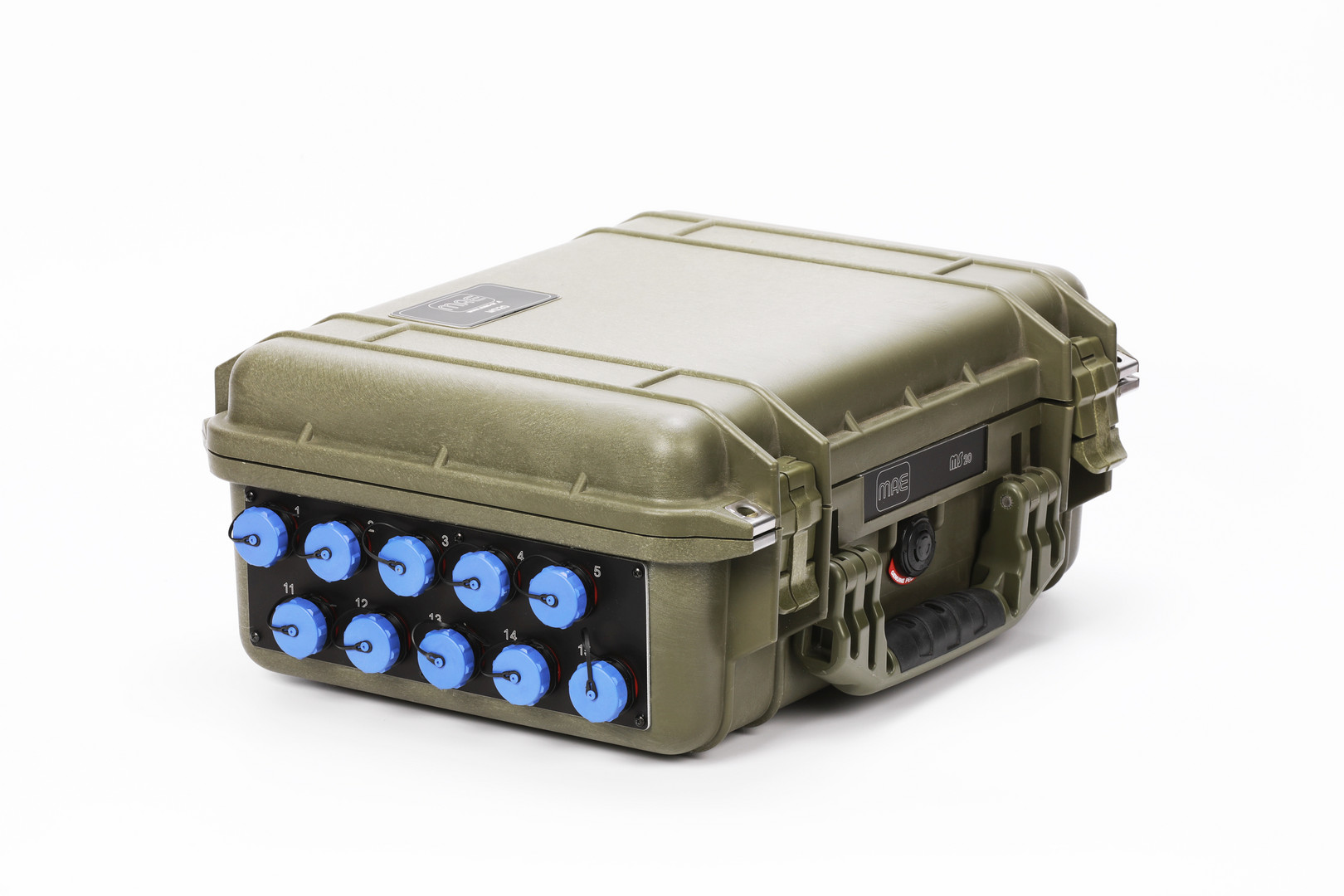

| Aislamiento y protección | Protección galvánica de 3kV y chasis robusto con conectores IP68 para entornos de obra. |
| Conectividad total | Antena Wi-Fi integrada, 2 puertos USB, 1 puerto Ethernet y transmisión inalámbrica en tiempo real hacia PC |
| Autonomía | Batería interna de iones de litio de 12V que garantiza hasta 8 horas de adquisición y visualización continua. |
| Gestión de memoria | Capacidad interna para aproximadamente 15 millones de lecturas, exportables en formato .CSV. |
El datalogger MAE MS20 es un sistema de adquisición de datos de 24 bits diseñado para monitoreo estructural, pruebas de carga y seguimiento de fisuras. Permite gestionar hasta 20 canales independientes con adquisición simultánea, centralizando diferentes tipos de sensores en un solo equipo para trabajos de campo y laboratorio.

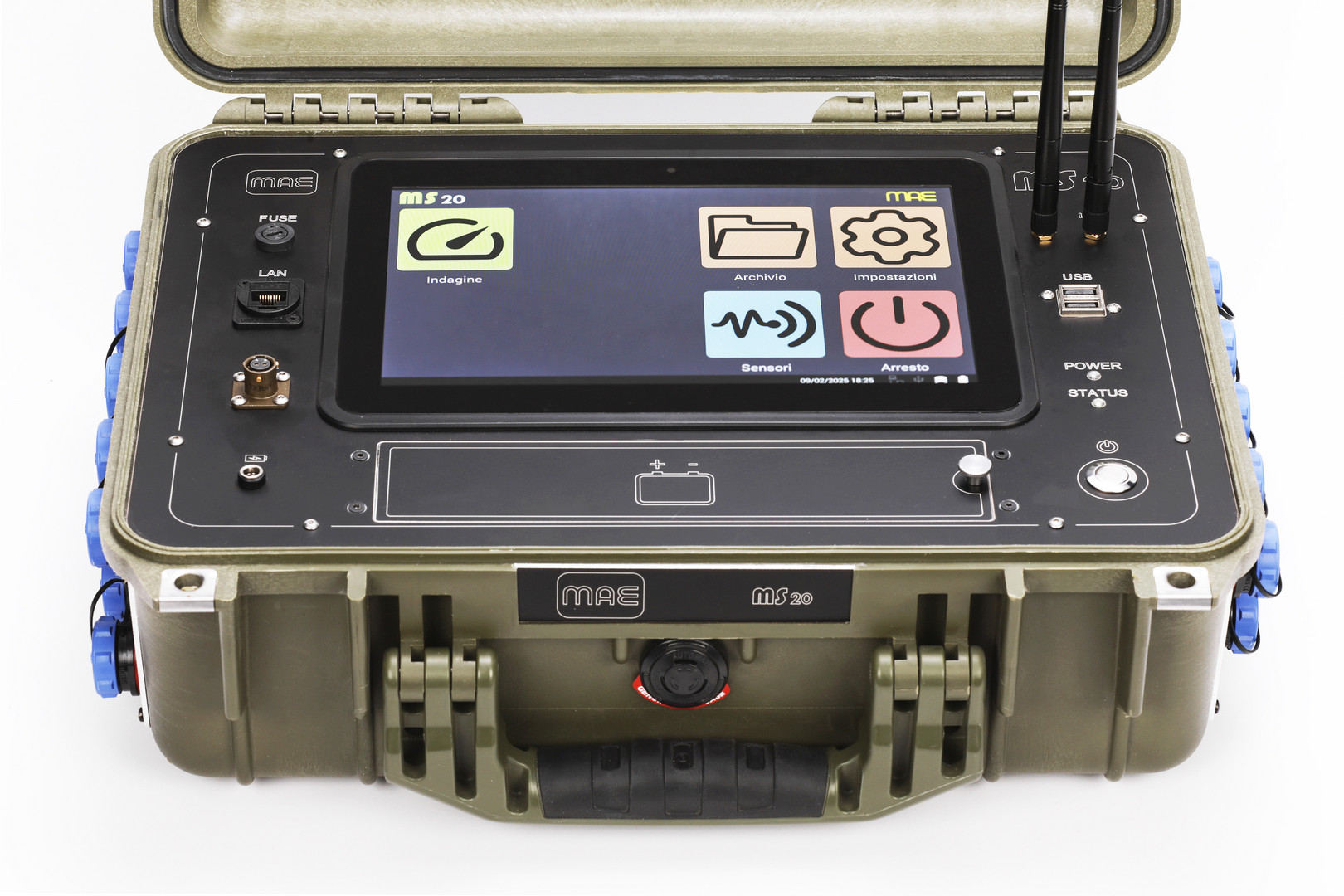

El datalogger MAE MS20 integra una pantalla táctil de 10 pulgadas que permite visualizar las mediciones mediante dashboards o gráficas en tiempo real. El sistema admite medición continua y manual, cuenta con memoria interna para aproximadamente 15 millones de lecturas y guarda los datos en formato CSV.
Su sistema de adquisición utiliza tecnología Delta-Sigma ADC de 24 bits, con un rango dinámico teórico de 144 dB y ganancia ajustable entre 0 y 42 dB. Además, incorpora rechazo de modo común superior a 110 dB y rechazo de interferencias de 50 y 60 Hz superior a 110 dB.
La versatilidad del MS20 permite integrar sensores con salida Single Ended y diferencial, dispositivos de bucle de corriente de 0 a 20 mA y sensores de temperatura PT100, PT1000 y NTC. También dispone de alimentación para sensores de 2,5 V, 5 V, 10 V y 24 V.
El sistema incorpora calibración lineal multipunto con cálculo automático de coeficientes. Además, permite guardar y recuperar configuraciones completas de sensores y parámetros, agilizando la preparación de campañas de monitoreo repetitivas.
El datalogger MAE MS20 dispone de conectividad Wi-Fi, Ethernet y dos puertos USB. También permite comunicación inalámbrica en tiempo real con una computadora para la adquisición y supervisión de datos.
Los conectores cuentan con protección IP68, mientras que una protección galvánica de 3 kV separa los circuitos de entrada de los sensores y los circuitos de procesamiento. Su batería interna de ion-litio ofrece hasta 8 horas de funcionamiento con visualización continua y puede complementarse con alimentación externa.
Su aplicación incluye pruebas de carga y monitoreo de fisuras, además de proyectos donde se requiere registrar simultáneamente diferentes variables estructurales con trazabilidad y visualización inmediata.
ANDESINE es distribuidor autorizado de MAE en Ecuador. Consulta con nuestro equipo técnico para definir la configuración de canales y sensores adecuada para tu proyecto de monitoreo.
