Sismógrafo ST24

SKU: 010

MAE ST24

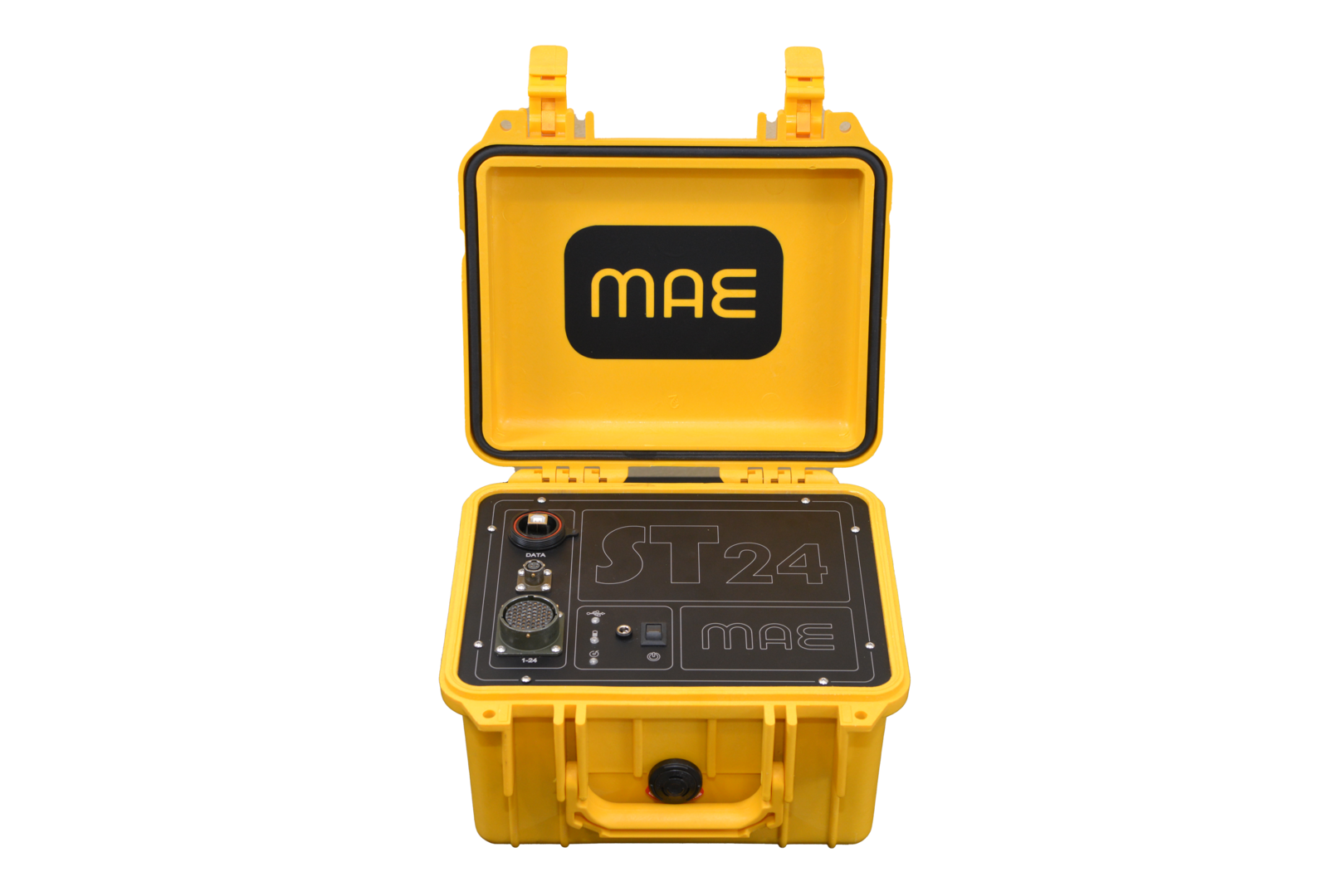

El MAE ST24 es un sismógrafo digital compacto de 24 bits diseñado para ejecutar métodos de prospección sísmica activa y pasiva. Con capacidad para gestionar 24 canales (ampliables a 48), este equipo portátil de 3.5 kg es la solución definitiva para refracción, MASW, Re.Mi y tomografía, permitiendo un control total de la calidad de datos directamente desde una PC en campo.

Características

Conversión A/D	Tecnología Delta-Sigma de 24 bits con rango dinámico de 144 dB y 109 dB a 1ms de muestreo.
Capacidad de canales	24+1 geófonos, con opción de interconectar dos unidades para escalar a 48 canales.
Frecuencia de muestreo	Amplio rango desde 250Hz hasta 48kHz en modo activo; y 251Hz, 502Hz, 1008Hz en modo pasivo.
Control de ganancia	Ajustable individualmente por canal desde 0 hasta 52dB.
Filtros y análisis	Ancho de banda de -3dB a 3500 Hz, con filtros Anti-aliasing y visualización FFT del espectro.

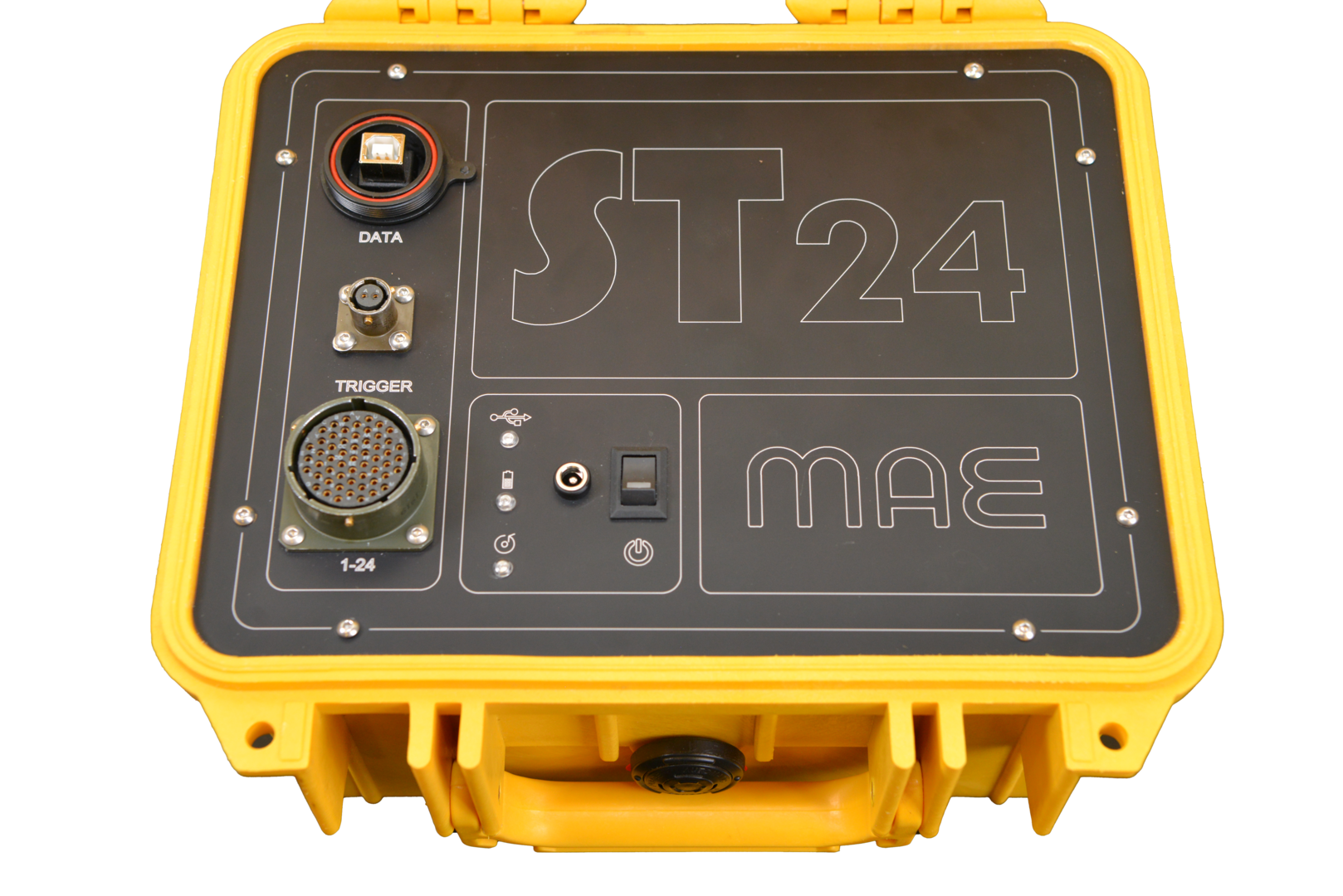

Sistema de Trigger	Disparo diferencial con selección de geófono desde el cable y registro de la traza completa del canal de trigger.
Diagnóstico integrado	Prueba de línea (Line Test) para verificar el estado de los geófonos y análisis de ruido en tiempo real.

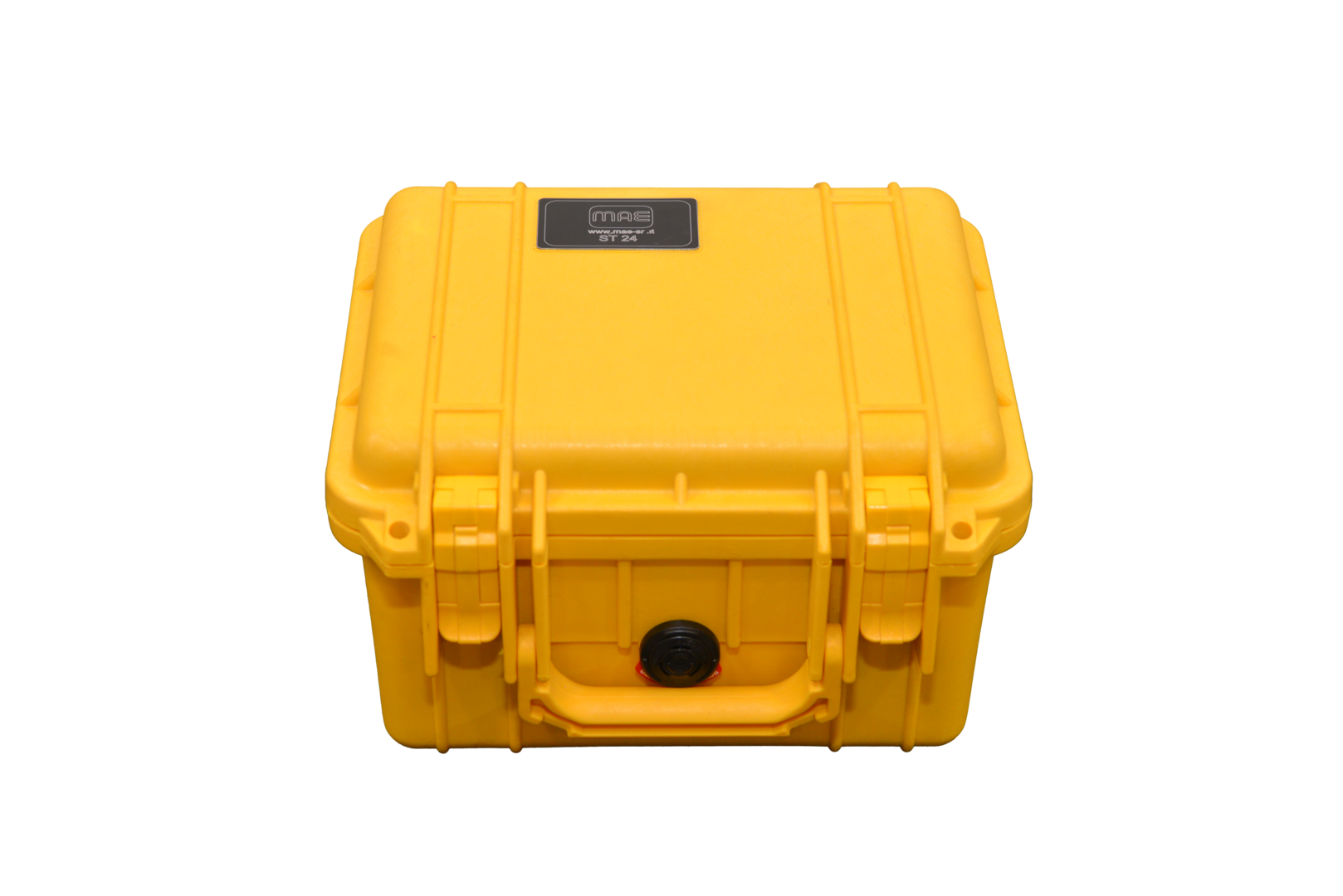

Diseño robusto	Maletín IP67 apto para operar entre -20°C y 80°C, con batería interna Li-ion que garantiza más de 7 horas de autonomía.

País de origen: Italia

Garantía: 12 Meses

Disponibilidad: Bajo pedido

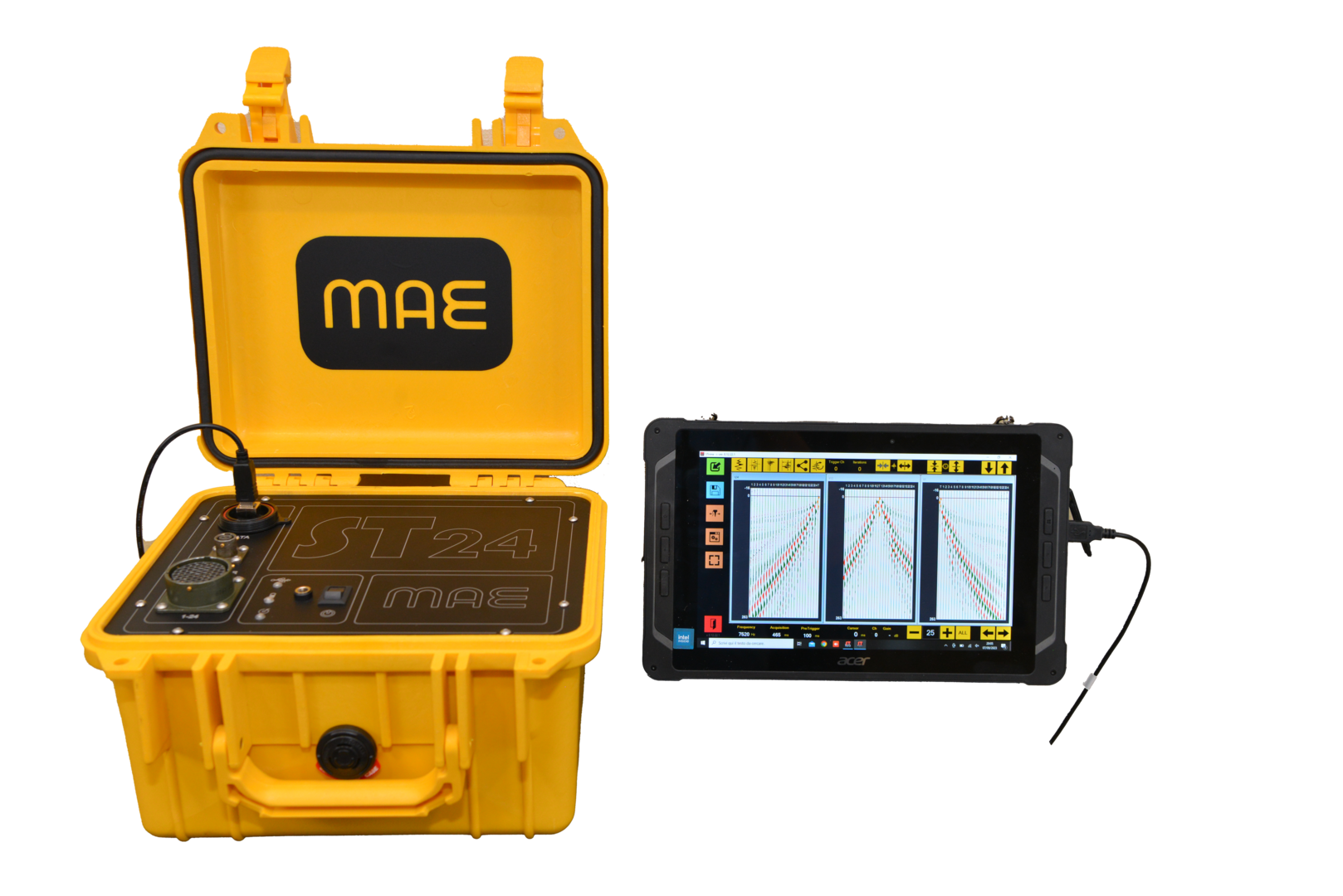

Potencia multipropósito en formato compacto El sismógrafo ST24 condensa la tecnología necesaria para abarcar el espectro completo de la exploración geofísica moderna. Su arquitectura versátil permite ejecutar ensayos de sísmica de refracción y reflexión, así como ensayos de pozo (Down-Hole/Cross-Hole). A su vez, su alta sensibilidad y frecuencias de muestreo pasivo lo hacen ideal para la evaluación de la rigidez del suelo mediante métodos de ondas superficiales como MASW (activo y pasivo), Re.Mi y ESAC. Todo esto gestionado desde un software intuitivo instalado en cualquier laptop estándar. Control absoluto de la adquisición de datos Para asegurar que los datos recabados en campo sean de la más alta calidad, el equipo incorpora herramientas de diagnóstico vitales. Antes de cada disparo, la función "Line Test" verifica electrónicamente la conexión de cada geófono, mientras que el análisis de ruido en tiempo real (FFT) permite identificar y filtrar interferencias ambientales ajustando las ganancias (hasta 52dB) de manera individual por canal. Además, su sistema de "Stacking" dinámico posibilita apilar múltiples registros, permitiendo al operador invertir la polaridad o descartar trazas deficientes en el momento para potenciar la relación señal-ruido. Disparo flexible para entornos complejos Una de las innovaciones más destacadas del ST24 es su gestión del trigger o disparo. El sistema permite utilizar cualquiera de los geófonos conectados al cable sísmico como disparador, lo cual es invaluable en levantamientos 3D o en topografías de difícil acceso donde posicionar un sensor de trigger dedicado es complicado. El equipo no solo detecta el impacto, sino que adquiere y registra la traza completa del canal de trigger con una ventana de pre-trigger personalizable de hasta 6255 muestras, garantizando la captura íntegra del evento sísmico sin pérdida de los primeros arribos.
