SKU: 016
MAE TOMOKIT
| Aplicación principal | Tomografía sísmica para evaluación no destructiva en estructuras complejas (mampostería, madera, piedra y obras de interés cultural). |
|---|---|

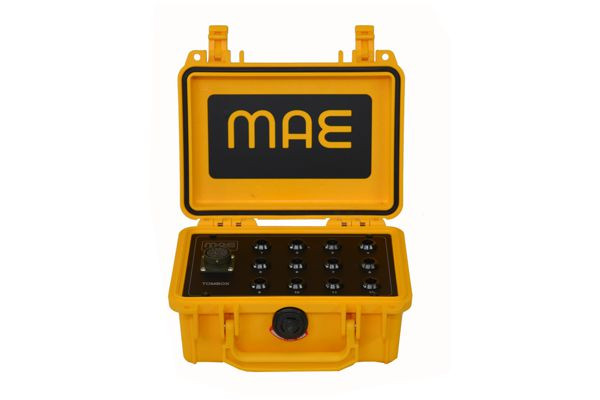

| Interfaz de adquisición | Incluye módulo TOMBOX, una interfaz de 12 canales para centralizar la conexión de los sensores estructurales. |
| Sensores de medición | Equipado con 12 transductores piezoeléctricos (SPZ) de alta sensibilidad, optimizados para superficies estructurales en lugar de geófonos tradicionales. |

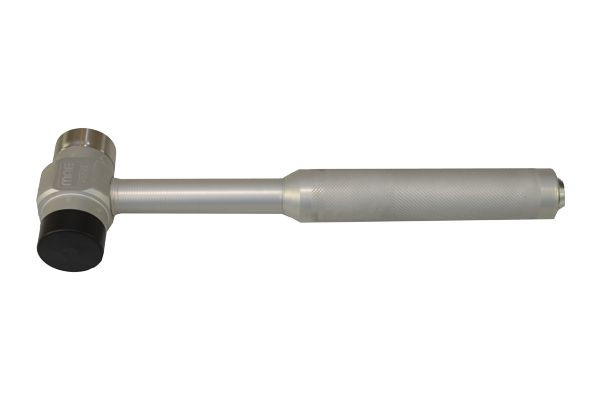

| Sistema de generación de ondas | Martillo instrumentado MS243 para pruebas sónicas, acompañado de su cable de conexión dedicado. |
| Sincronización de disparo | Incluye un sensor de trigger específico (TRGPZ) para marcar con exactitud el inicio de la propagación de la onda en la estructura. |
| Capacidad analítica | Permite el modelado numérico para reconstrucciones 2D y 3D basadas en la velocidad y atenuación de las ondas sísmicas. |
El kit MAE TOMOKIT está diseñado para investigaciones estructurales no destructivas mediante tomografía sísmica. Permite estudiar vigas, muros de mampostería, columnas de piedra y otras estructuras donde es necesario conocer la distribución interna de los materiales sin causar daños. También puede utilizarse en obras históricas y elementos con baja homogeneidad.
La tomografía sísmica reconstruye una imagen del interior del elemento investigado a partir del tiempo de tránsito y la amplitud de las ondas que atraviesan una sección. Este análisis permite estudiar la distribución de propiedades físicas relacionadas con la velocidad y atenuación de las ondas e identificar anomalías físico-geométricas dentro de la estructura.
El kit MAE TOMOKIT utiliza transductores piezoeléctricos en lugar de geófonos convencionales. Estos sensores pueden colocarse sobre los elementos estructurales mediante técnicas no invasivas, lo que permite realizar la adquisición sin dañar el material investigado.
El conjunto incorpora 12 sensores SPZ para tomografía sísmica estructural, un martillo de trigger MS243, una interfaz TOMBOX de 12 canales, un sensor de trigger TRGPZ y el cable de conexión para el martillo. Esta configuración organiza la generación del impacto, su sincronización y el registro de la red de sensores durante el levantamiento.
La interfaz TOMBOX centraliza los 12 sensores estructurales y permite conectarlos al sistema de adquisición sísmica. El martillo y el sensor de trigger permiten establecer el instante de generación de la señal para registrar los tiempos de propagación a través del elemento analizado.
El kit MAE TOMOKIT puede utilizarse para investigar:
ANDESINE es distribuidor autorizado de MAE en Ecuador. Consulta con nuestro equipo técnico para definir la configuración de adquisición adecuada para tu proyecto de tomografía sísmica estructural.
