Automatización total para eficiencia en campo
El WCH4 revoluciona las pruebas ultrasónicas en fundaciones profundas al eliminar la intervención manual durante la recolección de datos. A diferencia de los sistemas convencionales donde el operador tira físicamente de los cables, este sistema emplea bobinas motorizadas que coordinan el avance milimétrico (hasta 10 mm) de las sondas dentro de los tubos instalados en el pilote. Esta automatización, guiada por codificadores de posición (encoders), asegura que las mediciones de velocidad de la onda sonora se tomen a profundidades exactas y constantes, evitando errores humanos y garantizando el cumplimiento de la norma ASTM D6760-08.
Escalabilidad inalámbrica para perfiles 3D
La verdadera potencia del sistema radica en su modularidad y conectividad sin cables. Las bobinas se comunican entre sí y con el centro de control (tablet) mediante redes Wi-Fi exclusivas de 5 GHz y 2.4 GHz. Los ingenieros pueden desplegar simultáneamente 2, 3 o 4 bobinas en un solo pilote. Con un solo recorrido de ascenso, el sistema adquiere las lecturas cruzadas de todos los tubos al mismo tiempo, generando tomografías de múltiples secciones que reducen los tiempos de ensayo hasta en un 70% comparado con sistemas de un solo par de sondas.
Penetración superior en materiales desafiantes
Para asegurar diagnósticos confiables incluso en concretos degradados o de gran diámetro, las sondas de pozo (borehole) de 52 kHz cuentan con un voltaje de excitación de alta potencia, conmutable entre 500V y unos masivos 2000V. Esta inyección energética permite que la señal atraviese mezclas densas y microfisuras, llegando clara al receptor. La señal es entonces procesada a 12 bits y visualizada en tiempo real, permitiendo al operador identificar inmediatamente oquedades, segregación o intrusiones de suelo en la matriz de la cimentación directamente en el sitio del proyecto.
Sistema ultrasónico para pozos WCH4
SKU: 020
MAE WH4

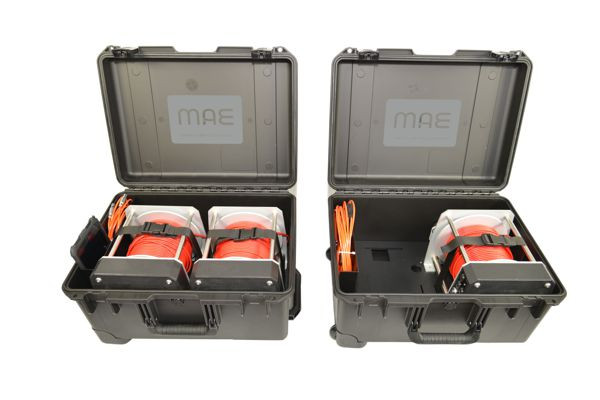

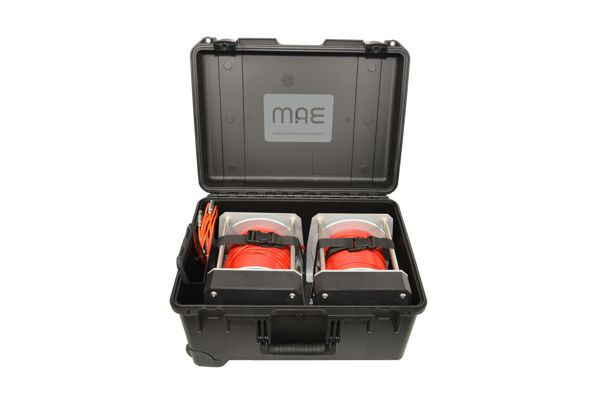

El MAE WCH4 es un innovador sistema modular e inalámbrico para la evaluación cross-hole en pilotes de cimentación y diafragmas de concreto. Sus bobinas motorizadas automatizan completamente el ascenso y descenso de las sondas ultrasónicas de alta potencia, sincronizando la captura de datos 2D/3D a través de Wi-Fi hacia un dispositivo de control, lo que reduce exponencialmente los tiempos de inspección en obra.
Características
| Operación automatizada | Bobinas motorizadas con cable de 60 m y gestión electrónica automática de descenso/ascenso (cross-hole). |
|---|---|

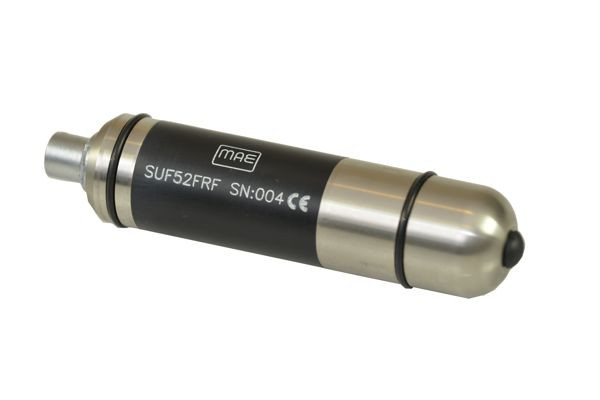

| Sondas de pozo (Borehole) | Frecuencia de resonancia de 52 kHz con voltaje de excitación seleccionable entre 500V y 2000V. |
| Resolución espacial | Paso mínimo de medición de 10 mm. |
| Tecnología Inalámbrica | Comunicación Wi-Fi (2.4 GHz - 802.11b) y sincronización de banda a 5 GHz con 8 canales seleccionables. |
| Adquisición de datos | Resolución de 12 bits, 2048 muestras por evento, filtros ultrasónicos a 50 MHz y error diferencial <0.03%. |
| Escalabilidad | Posibilidad de configurar sistemas con 2, 3 o hasta 4 bobinas para operación simultánea. |
| Diseño físico | Cada unidad de bobina mide 220 x 225 x 250 mm, opera entre -20°C y +80°C y cuenta con batería de litio integrada. |
| Cumplimiento normativo | Diseñado en estricto cumplimiento con el estándar ASTM D6760-08. |
| Operación automatizada | Bobinas motorizadas con cable de 60 m y gestión electrónica automática de descenso/ascenso (cross-hole). |
|---|---|
| Sondas de pozo (Borehole) | Frecuencia de resonancia de 52 kHz con voltaje de excitación seleccionable entre 500V y 2000V. |
| Resolución espacial | Paso mínimo de medición de 10 mm. |
| Tecnología Inalámbrica | Comunicación Wi-Fi (2.4 GHz - 802.11b) y sincronización de banda a 5 GHz con 8 canales seleccionables. |
| Adquisición de datos | Resolución de 12 bits, 2048 muestras por evento, filtros ultrasónicos a 50 MHz y error diferencial <0.03%. |
| Escalabilidad | Posibilidad de configurar sistemas con 2, 3 o hasta 4 bobinas para operación simultánea. |
| Diseño físico | Cada unidad de bobina mide 220 x 225 x 250 mm, opera entre -20°C y +80°C y cuenta con batería de litio integrada. |
| Cumplimiento normativo | Diseñado en estricto cumplimiento con el estándar ASTM D6760-08. |
