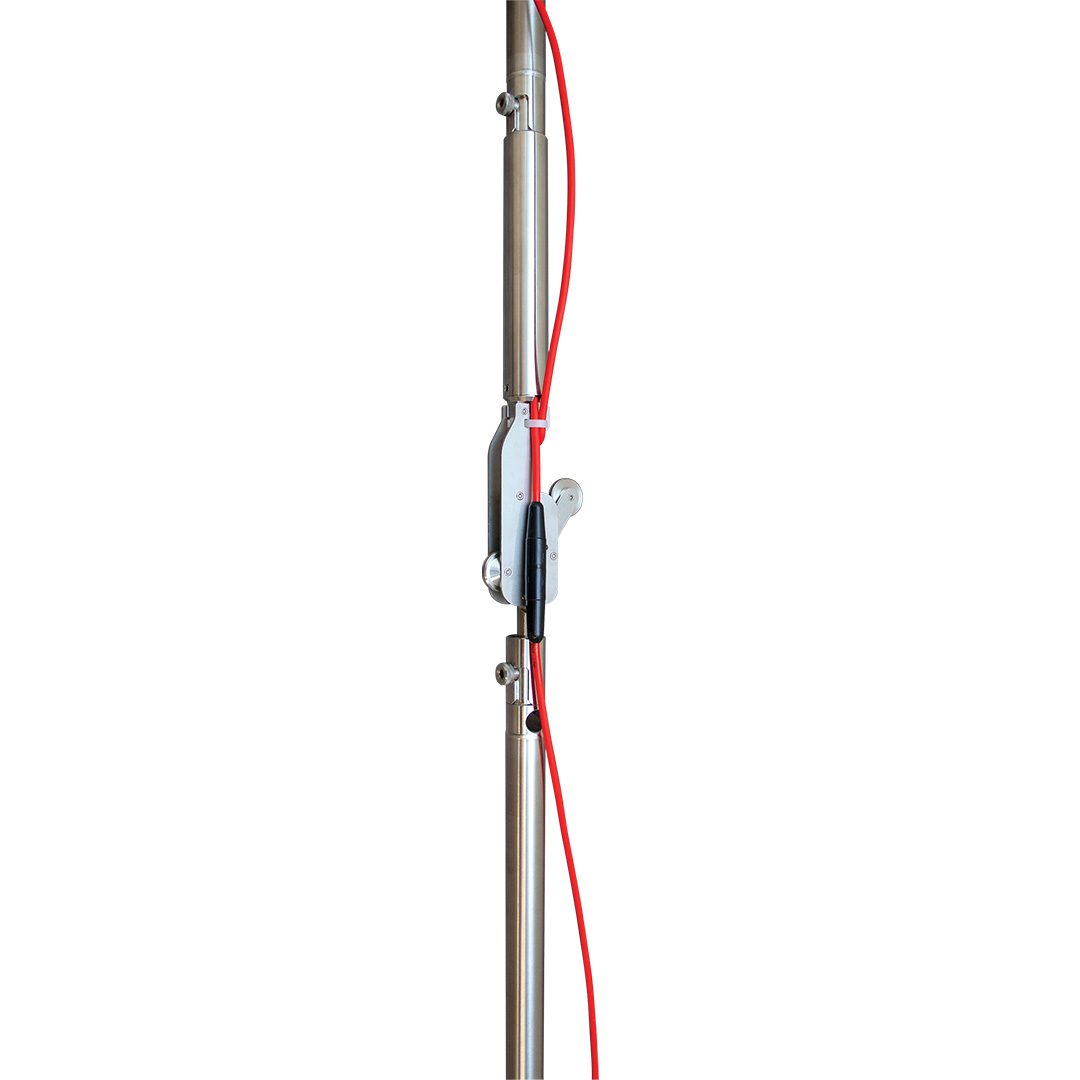

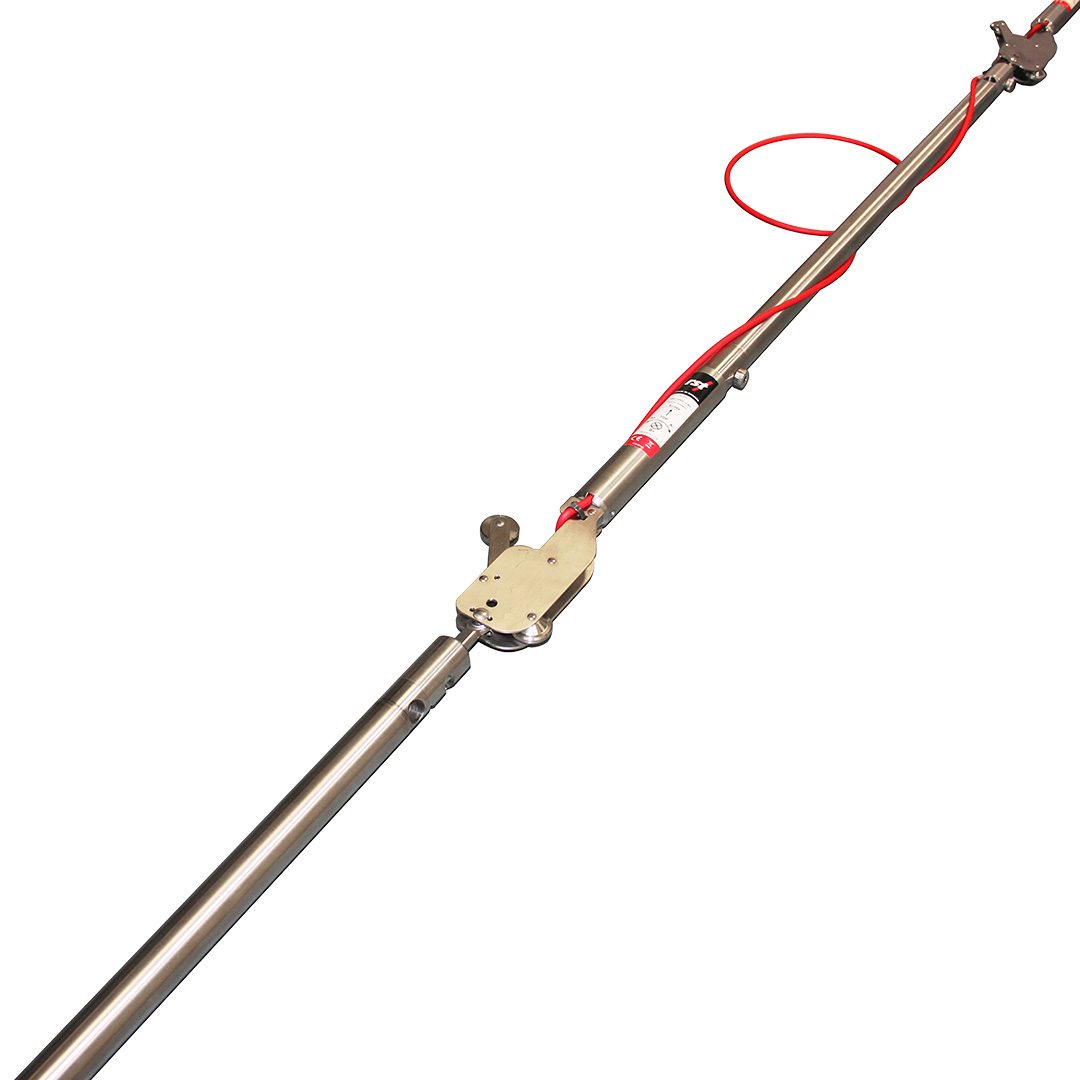

Monitoreo continuo de desplazamientos críticos El Sistema de Inclinómetro Fijo Digital (IPI) es esencial para proyectos que requieren supervisión ininterrumpida de deformaciones laterales. Se utiliza ampliamente para monitorear la estabilidad de taludes, el comportamiento de presas de relaves, o la deflexión de muros diafragma en excavaciones profundas. Al instalar una cadena de estos sensores dentro de una tubería inclinométrica, los ingenieros pueden predecir deslizamientos o fallas estructurales. Si se conecta a un adquisidor de datos compatible (como el DT2485 o la serie FlexDAQ), el sistema puede configurarse para disparar alarmas automatizadas si el movimiento excede los umbrales de seguridad establecidos.Diseño mecánico innovador y modular La arquitectura del IPI de RST destaca por su facilidad de despliegue. Cada sensor MEMS está encapsulado en acero inoxidable impermeable (IP68) y se une a varillas espaciadoras que definen el intervalo de medición (desde 0.5m hasta 3m). Las uniones entre sensores y varillas utilizan un sistema de cerradura de precisión que no requiere herramientas para su ensamblaje, lo que, combinado con conectores eléctricos submarinos tipo "wet-mate", reduce el tiempo de instalación hasta en un 70% frente a sistemas de generaciones anteriores. Un sistema de poleas pivotantes (para tubos de 70 mm u 85 mm) centra automáticamente cada sensor, garantizando la correcta alineación (azimut) y precisión en la lectura.Flexibilidad mediante cable de acero Una de las ventajas clave de este sistema es la opción de utilizar "Cables de Acero" en la configuración. En barrenos profundos donde solo una zona específica es de interés geotécnico (la "zona objetivo"), no es necesario instalar sensores a lo largo de toda la longitud del pozo. Los operadores pueden suspender la cadena de sensores IPI exactamente en la profundidad requerida utilizando cables de acero de longitud configurable. Esto no solo optimiza el costo por punto de detección al omitir mediciones irrelevantes, sino que también aligera el peso total del sistema suspendido, aprovechando al máximo la eficiencia del bus digital RS485.
Inclinómetro fijo MEMS
SKU: 022
RST Inclinómetro MEMS

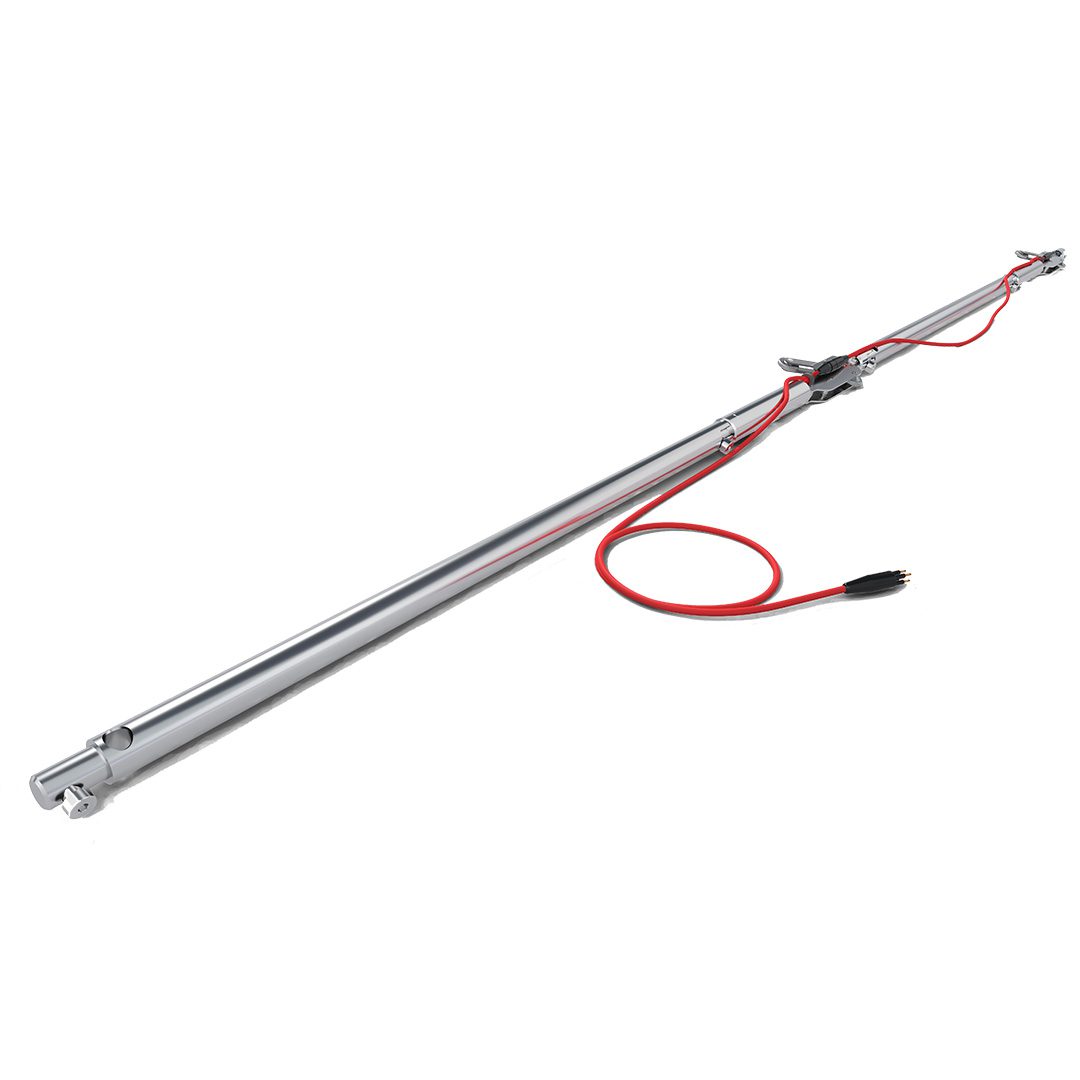

El Sistema de Inclinómetro Fijo Digital MEMS (IPI) de RST Instruments permite el monitoreo remoto, preciso y continuo del movimiento lateral en estructuras y taludes. Al conectar múltiples sensores acelerómetros MEMS en un bus digital dentro de una tubería inclinométrica, este sistema reduce hasta un 70% el tiempo de instalación y optimiza el consumo de energía, siendo ideal para vigilar presas, muros de contención y excavaciones profundas.
Características
| Tipo de Sensor | Acelerómetro MEMS (Sistema Micro Electro-Mecánico). |
|---|---|
| Alcance y Precisión | Rango de medición de ±30° con una precisión de ±0.0013° (0.02 mm/m) (Intervalo de confianza del 99%) |
| Resolución | 0.0002° (0.004 mm/m). |
| Salida de Señal | Bus digital RS485 (protocolo MODBUS RTU). |
| Construcción y Resistencia | Carcasa del sensor en acero inoxidable (28.6 mm de diámetro), con clasificación de protección IP68 (2 MPa). |
| Compatibilidad de Tuberías | Conjunto de poleas adaptables para tuberías inclinométricas estándar de 70 mm (2.75") u 85 mm (3.34"). |
| Longitud de Medición (Varillas) | Compartimentos configurables mediante varillas de 25.4 mm de diámetro, con longitudes de 0.5m a 3.0m. |
| Eficiencia Energética | Consumo ultra bajo diseñado para dataloggers con baterías; corriente de funcionamiento de 490 µA y reserva <20 µA por sensor. |
| Temperatura de Operación | Funciona entre -40°C y 60°C (-40°F a 140°F). |
