RST Piezómetro de cuerda vibrante
| Sensor | Cable de acero extensible con diafragma accionado por presión y bobina electromagnética (frecuencia resonante). |
|---|---|
| Precisión y Resolución | Precisión del 0.1% de escala entera (FSR) y resolución mínima del 0.025% FSR. |
| Rangos de Presión | Amplia gama de modelos que cubren desde presiones bajas (70 kPa) hasta presiones muy altas (20 MPa). |
| Termistor Integrado | Termistor NTC 3K Ohm @ 25°C para compensación y medición de temperatura (Resolución de 0.1°C). |
| Filtro de Poro | Filtro de acero inoxidable sinterizado de 50 micrones (filtro de alta entrada de aire de 1 bar opcional). |
| Construcción | Caja de acero inoxidable herméticamente sellada con protección integral contra descargas eléctricas (rayos). |
| Inmunidad de Señal | Señal de frecuencia tolerante a cables largos, empalmes, humedad y ruido externo. |
| Opciones de Cable | Cable estándar de poliuretano, o reforzado con Kevlar® para instalaciones rudas. |
El piezómetro de cuerda vibrante RST está diseñado para medir presión de agua de poro en aplicaciones geotécnicas donde se requiere estabilidad de lectura a largo plazo. Puede utilizarse en presas, diques, taludes, excavaciones, muros de contención y sistemas de monitoreo de nivel de agua.
El principio de funcionamiento utiliza un cable de acero tensado conectado a un diafragma expuesto a la presión del agua. Cuando cambia la presión, también cambia la tensión del cable y su frecuencia resonante. Esta frecuencia se detecta mediante una bobina y se convierte posteriormente en unidades de presión.
Una de las principales ventajas del piezómetro de cuerda vibrante RST es que la salida de frecuencia presenta una elevada inmunidad al ruido eléctrico y a los efectos asociados con el cableado. Esto permite trabajar con cables de varios kilómetros, empalmes y condiciones de humedad sin alterar la calibración del sensor.
El cuerpo estándar está fabricado en acero inoxidable y sellado herméticamente. Además, incorpora un filtro sinterizado de acero inoxidable para impedir que las partículas del suelo entren en contacto con el diafragma. Un termistor integrado permite medir la temperatura y aplicar compensaciones durante el monitoreo.
El circuito de la bobina incorpora protección contra descargas transitorias mediante un dispositivo de descarga de gas ionizado. Esto mejora la protección del transductor frente a eventos eléctricos durante instalaciones permanentes en campo.
La familia dispone de distintas configuraciones según la presión, el espacio disponible y las condiciones de instalación.

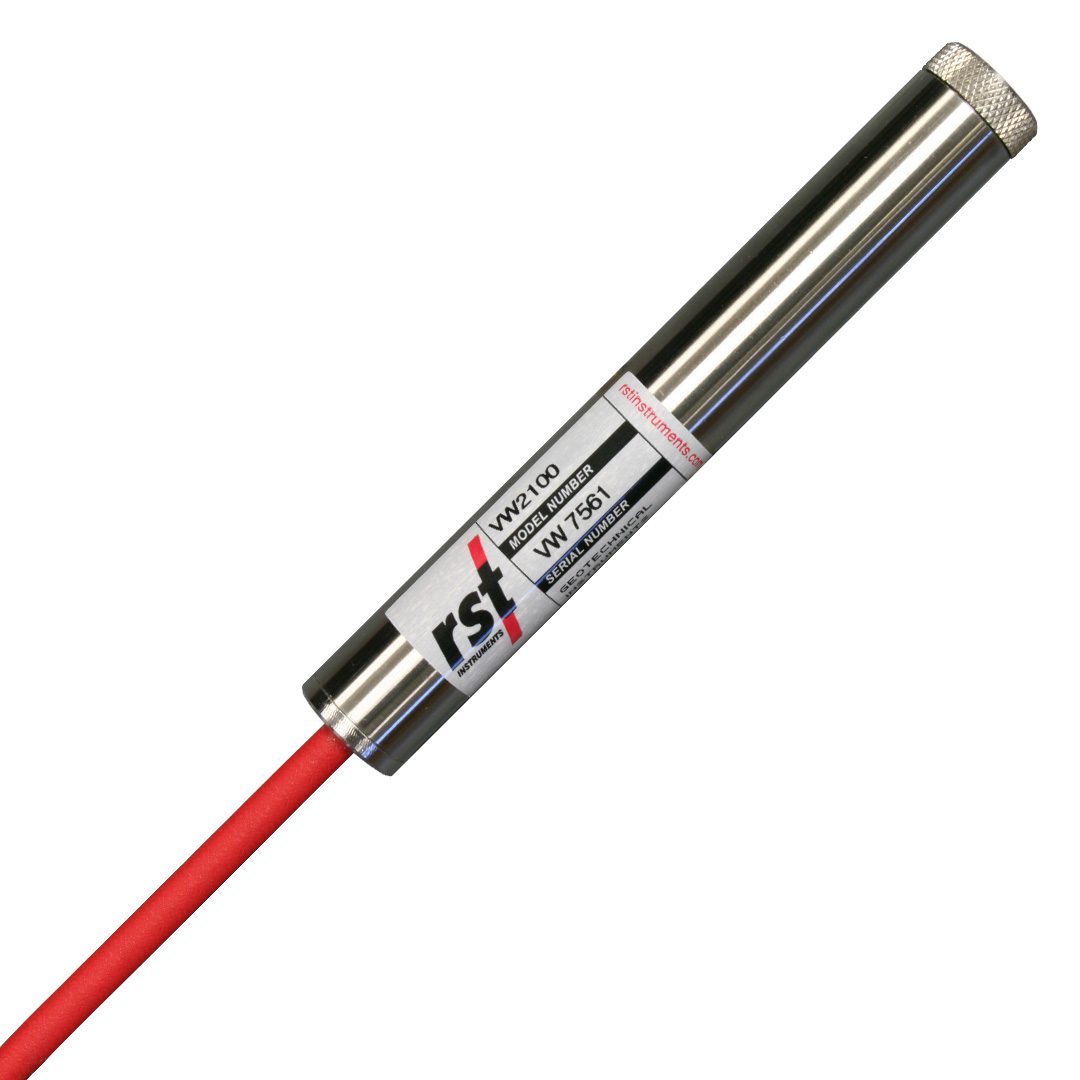

El VW2100 corresponde al modelo estándar para aplicaciones generales, mientras que el VW2100-HD está diseñado para enterramiento directo en rellenos, grandes presas e instalaciones sometidas a presiones elevadas, con rangos disponibles de hasta 20 MPa.

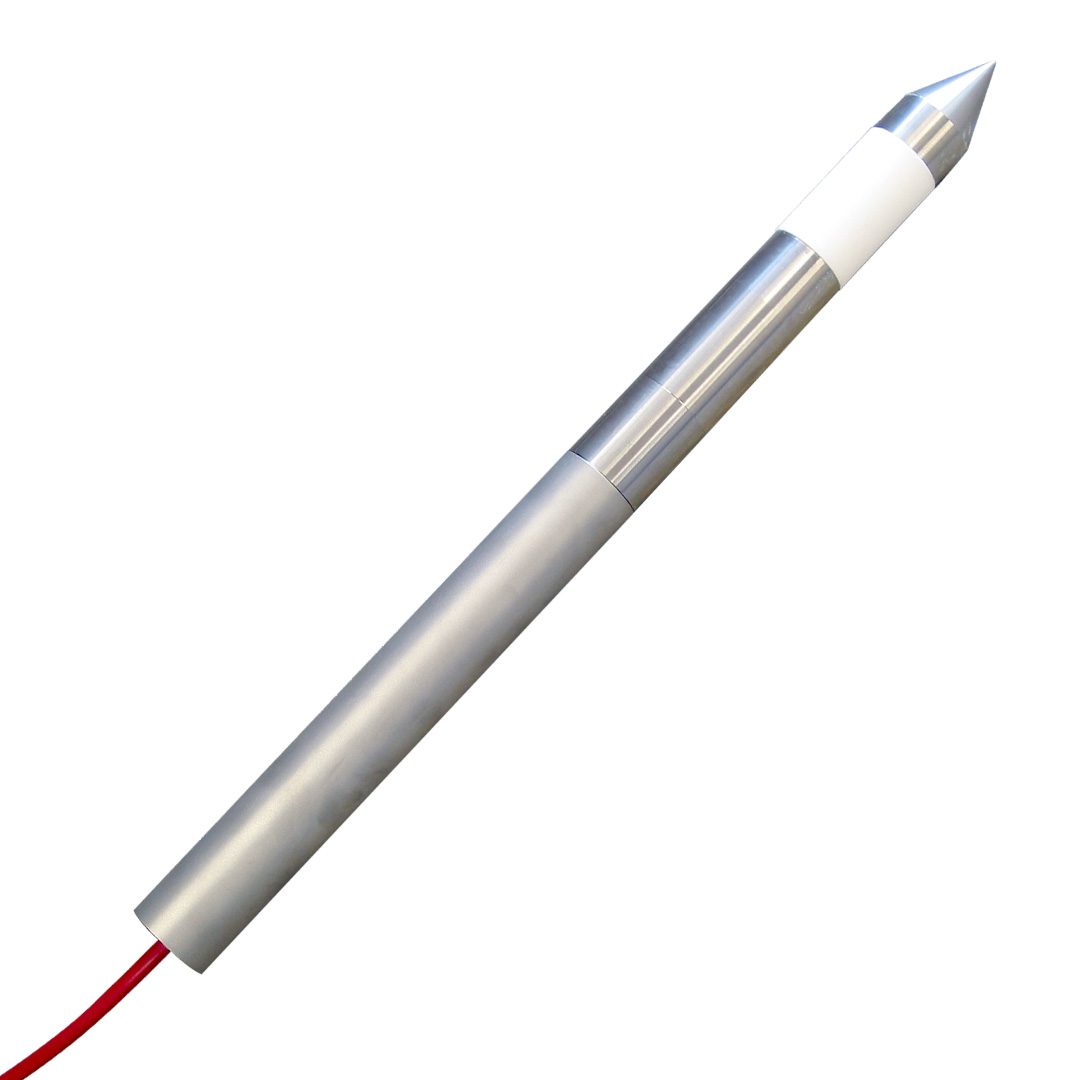

Para instalaciones mediante inserción se encuentran los modelos VW2100-DPC y VW2100-DPEW. También existen versiones compactas como el VW2100-M, de 17,5 mm de diámetro, y el VW2100-MM, de 11,1 mm
Los modelos VW2100-L y VW2100-LV están orientados a bajas presiones. La versión ventilada de baja presión puede detectar cambios del nivel de agua de hasta 0,5 mm.
Para entornos especialmente agresivos, la gama incluye el VW2190, con membrana para ambientes de salmuera, y el VW2191, destinado a ambientes ácidos y equipado con protección secundaria contra la corrosión.
Los piezómetros de cuerda vibrante pueden utilizarse para:
El piezómetro de cuerda vibrante RST ofrece una solución adaptable para instrumentación geotécnica permanente o temporal, con diferentes rangos, geometrías y configuraciones según las condiciones del proyecto.
Consulta con ANDESINE para seleccionar el modelo, rango de presión y configuración de cable adecuados para tu sistema de monitoreo.
