SKU: 030
ZOND IP1D
| Tipo de procesamiento | Interpretación 1D de datos de resistividad y polarización inducida (PI) considerando frecuencias de corriente de 0 a 100 kHz. |
|---|---|
| Configuraciones de electrodos | Soporta arreglos tradicionales (Schlumberger, Wenner, Dipolo-dipolo) y geometrías no tradicionales con orientación XY completamente arbitraria. |
| Algoritmos de inversión | Múltiples enfoques integrados, incluyendo inversión suavizada (smooth), de enfoque (focusing), robusta y aproximación estadística. |
| Entornos de aplicación | Compatible con perfiles de superficie terrestre, sondeos sobre el agua (on-water) y prospecciones submarinas (underwater). |
| Formatos de importación | Soporte nativo para formatos estándar de la industria como IPI2WIN dat/DTG, USF, ABEM, VES y ES. |
| Inversión multi-estación | Algoritmos de ventanas espaciales (1.5D) para la inversión continua de perfiles y reducción del efecto P (desplazamientos estáticos) en segmentos de curva. |
| Integración de datos a priori | Posibilidad de fijar parámetros de capas, usar modelos de referencia, asignar ponderaciones de error e integrar datos de pozos inclinados. |
| Exportación y gráficos | Generación de diagramas de cerco 3D (fence diagram) y exportación directa a AutoCAD, Excel, Surfer y formatos gráficos vectoriales o de mapa de bits |

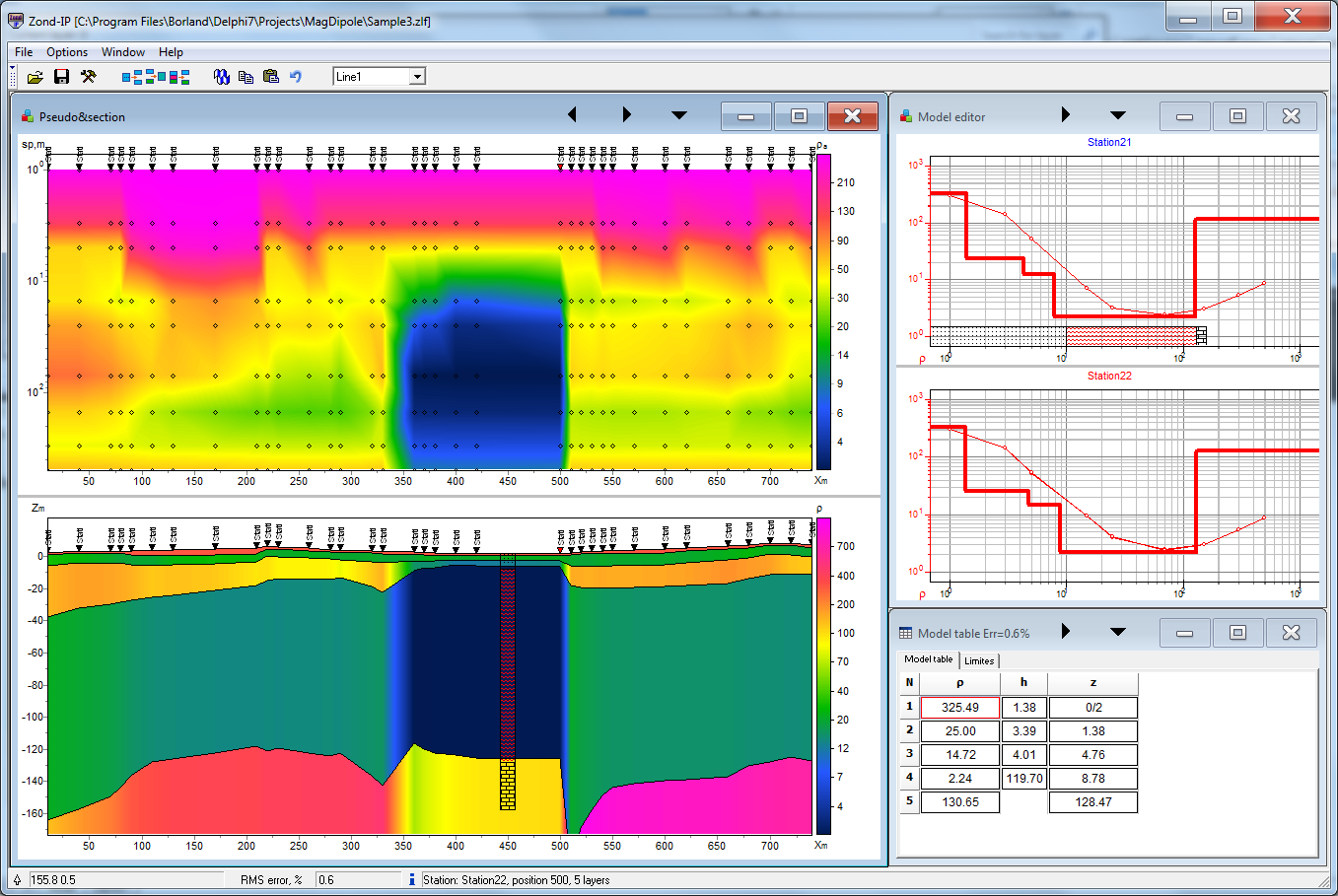

El software ZondIP1D está diseñado para procesar e interpretar datos unidimensionales de resistividad eléctrica y Polarización Inducida (PI). Permite trabajar con Sondeos Eléctricos Verticales (SEV), perfiles multi-estación y diferentes geometrías de electrodos para construir modelos geoeléctricos coherentes con la información disponible del sitio.

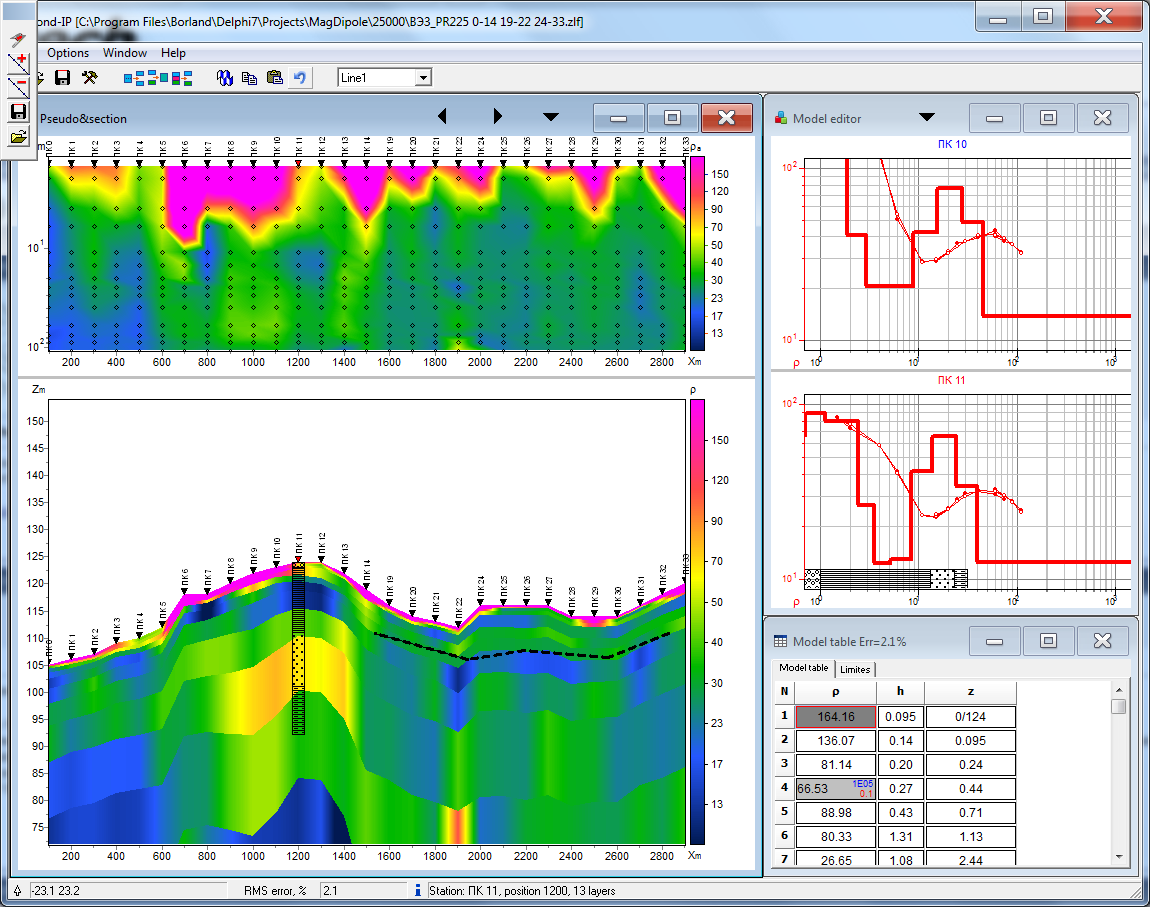

El software ZondIP1D permite analizar varios sondeos como parte de un mismo perfil, en lugar de interpretar cada curva de forma aislada.
Mediante procedimientos 1.5D, el programa realiza una inversión continua del perfil y permite reducir el efecto de desplazamientos estáticos entre segmentos de las curvas. Esto facilita la construcción de una representación más coherente de las variaciones geoeléctricas a lo largo de la línea investigada.
ZondIP1D admite arreglos convencionales como Schlumberger, Wenner y dipolo-dipolo. Además, puede trabajar con geometrías no tradicionales y posiciones de electrodos con orientación XY arbitraria.
Esta flexibilidad permite procesar datos adquiridos sobre superficie terrestre, cuerpos de agua y entornos submarinos.
El sistema también considera frecuencias de corriente entre 0 y 100 kHz, ampliando las posibilidades de interpretación de datos de resistividad y Polarización Inducida.
El software ZondIP1D incorpora diferentes enfoques de inversión para adaptar el procesamiento a las características del problema investigado.
Entre ellos se incluyen:
La selección del método permite ajustar el comportamiento de la inversión según la estructura esperada del subsuelo y la calidad de los datos disponibles.
ZondIP1D permite incorporar conocimiento previo dentro del proceso de inversión.
El intérprete puede fijar parámetros de capas, utilizar modelos de referencia, asignar ponderaciones de error e integrar información procedente de pozos inclinados.
También es posible incorporar columnas estratigráficas y otros datos geológicos para condicionar el modelo y reducir la ambigüedad propia de los problemas geofísicos inversos.
El programa permite trabajar con datos de resistividad y Polarización Inducida dentro del mismo flujo de procesamiento.
Además, puede integrar datos magnetotelúricos en procesos de inversión conjunta cuando el proyecto requiere relacionar diferentes fuentes de información geofísica.
Los resultados pueden compararse con secciones geológicas o sísmicas mediante fondos semitransparentes, facilitando la interpretación conjunta de diferentes métodos.
El software admite formatos como IPI2WIN DAT/DTG, USF, ABEM, VES y ES.
Para la presentación de resultados, permite generar diagramas de cerco 3D y exportar información hacia AutoCAD, Excel y Surfer, además de formatos gráficos vectoriales y mapas de bits.
Esta integración facilita el paso desde el procesamiento geoeléctrico hasta la preparación de perfiles, planos e informes técnicos.
Consulta con ANDESINE para conocer cómo integrar ZondIP1D dentro de tu flujo de procesamiento e interpretación de estudios geoeléctricos.
