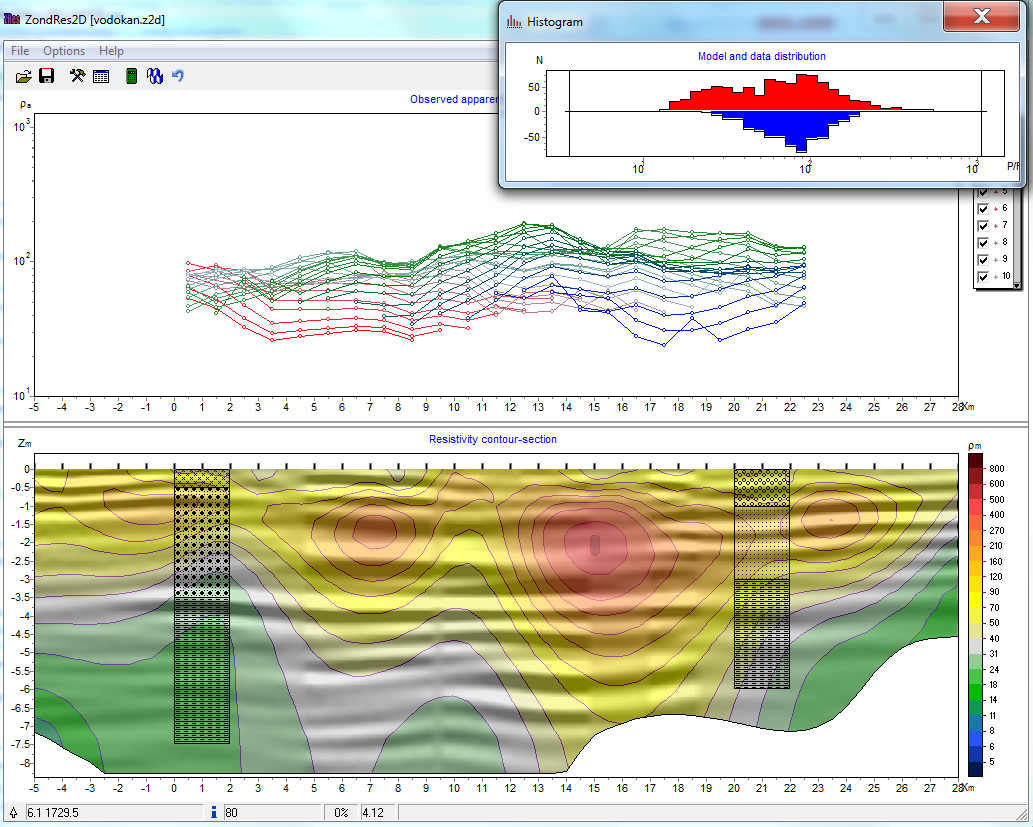

Modelado matemático para optimizar campañas Antes de movilizar personal o equipos al terreno, ZondRes2d permite realizar un modelado matemático avanzado de la estructura geoeléctrica esperada en el sitio de trabajo. Esta funcionalidad, que admite estilos de malla poligonal o modelos de capas arbitrarias, otorga a los geofísicos la ventaja de estimar los niveles de señal y seleccionar los parámetros óptimos de observación. Al simular la distribución exacta del sistema, se asegura que la resolución final del sondeo responderá con éxito al problema geológico planteado, eliminando la incertidumbre operativa. Inversión rigurosa en escenarios complejos La tomografía eléctrica moderna exige interpretar secciones que distan mucho del clásico modelo de capas horizontales. Para superar este reto topográfico y geológico, el software despliega una variedad de algoritmos de inversión (suavizado, robusto o de enfoque) que garantizan la coherencia de la resistividad y la PI con la profundidad. Su capacidad para incorporar datos a priori —fijando límites a parámetros específicos, usando modelos de referencia o integrando registros estratigráficos de pozos inclinados— reduce radicalmente el problema de la equivalencia matemática, entregando perfiles del subsuelo con máxima fidelidad. Integración transversal y control de calidad activo Una matriz de datos con interferencias puede comprometer un proyecto entero. ZondRes2d incorpora rutinas de edición de datos, supresión de desplazamientos estáticos y esquemas de re-ponderación robusta para depurar la señal antes y durante el cálculo. Su verdadera potencia analítica destaca en su capacidad de inversión conjunta, cruzando la tomografía eléctrica con datos sísmicos de refracción o magnetotelúricos. Los resultados finales se presentan con gran claridad técnica a través de visualizaciones 3D o cortes con fondos semitransparentes, los cuales pueden exportarse sin fricción a entornos de diseño CAD o mapeo vectorial.
Software ZONDRES2D
SKU: 014
ZOND RES2D

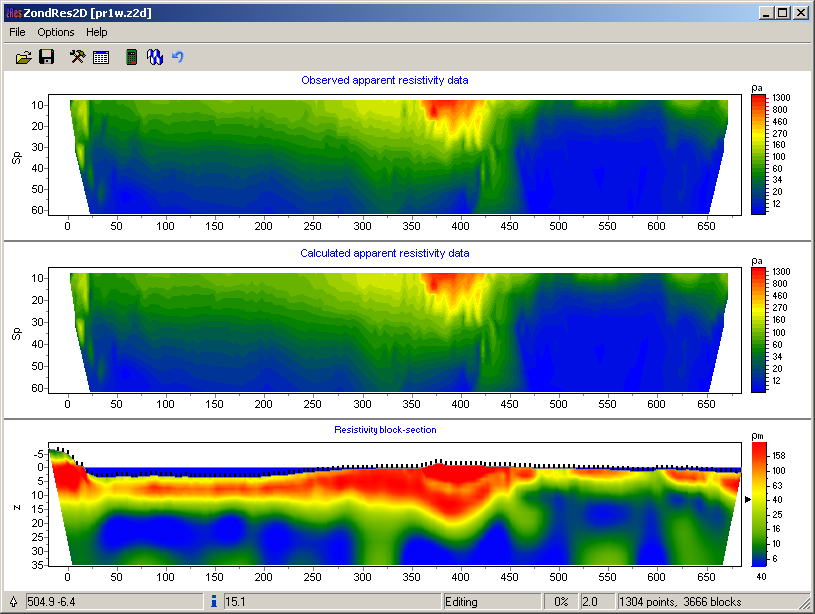

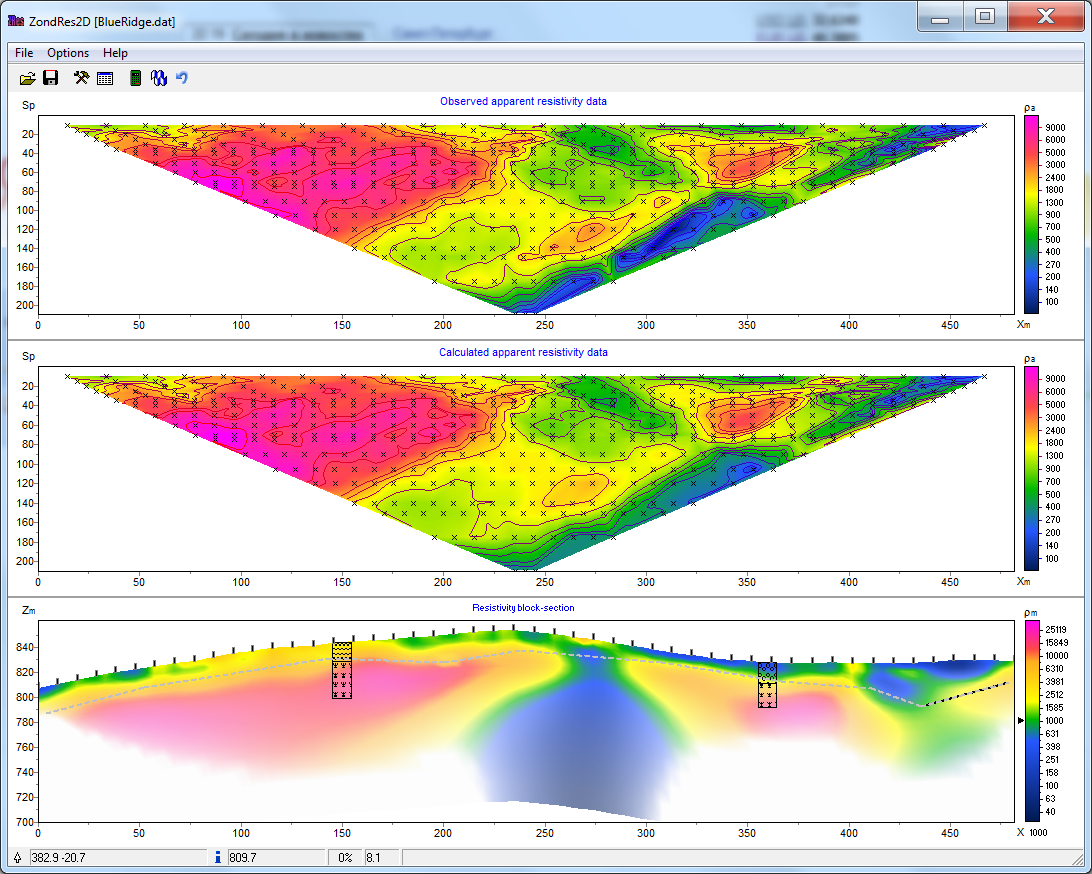

El software ZondRes2d ofrece una solución integral para la interpretación bidimensional (2D) de datos de tomografía eléctrica, abarcando resistividad y polarización inducida (PI). Capaz de procesar datos en tierra, pozos cruzados y entornos acuáticos, este potente motor de inversión permite modelar geometrías complejas con precisión, maximizando el rendimiento de cualquier instrumento de prospección en campo.
Características
| Compatibilidad de hardware | Soporta los formatos nativos de los equipos más populares del mercado como AGI, ABEM, MAE, ARES, Syscal y Zonge. |
|---|---|
| Flexibilidad de arreglos | Admite cualquier configuración de electrodos (2, 3 o 4 polos) y sistemas mixtos con orientación topográfica arbitraria. |
| Entornos de medición | Procesamiento robusto para superficie terrestre, fondo de cuerpos de agua (underwater) y sistemas entre pozos (cross-borehole). |
| Algoritmos de inversión de PI | Ejecuta inversión estática estándar y de forma de onda completa para parámetros Cole-Cole, tanto en dominio de tiempo como de frecuencia. |
| Métodos de Inversión matemática | Incluye algoritmos de suavizado (smooth), de enfoque (focusing), aproximaciones robustas y modelos de bloques. |
| Inversión conjunta | Integración y procesamiento simultáneo (2D) con datos de magnetotelúrica (MT), sísmica de refracción y TDEM |
| Control de ruido y estática | Supresión de desplazamientos estáticos P/C, atenuación de componentes de ruido mediante re-ponderación robusta y eliminación de efectos EM. |

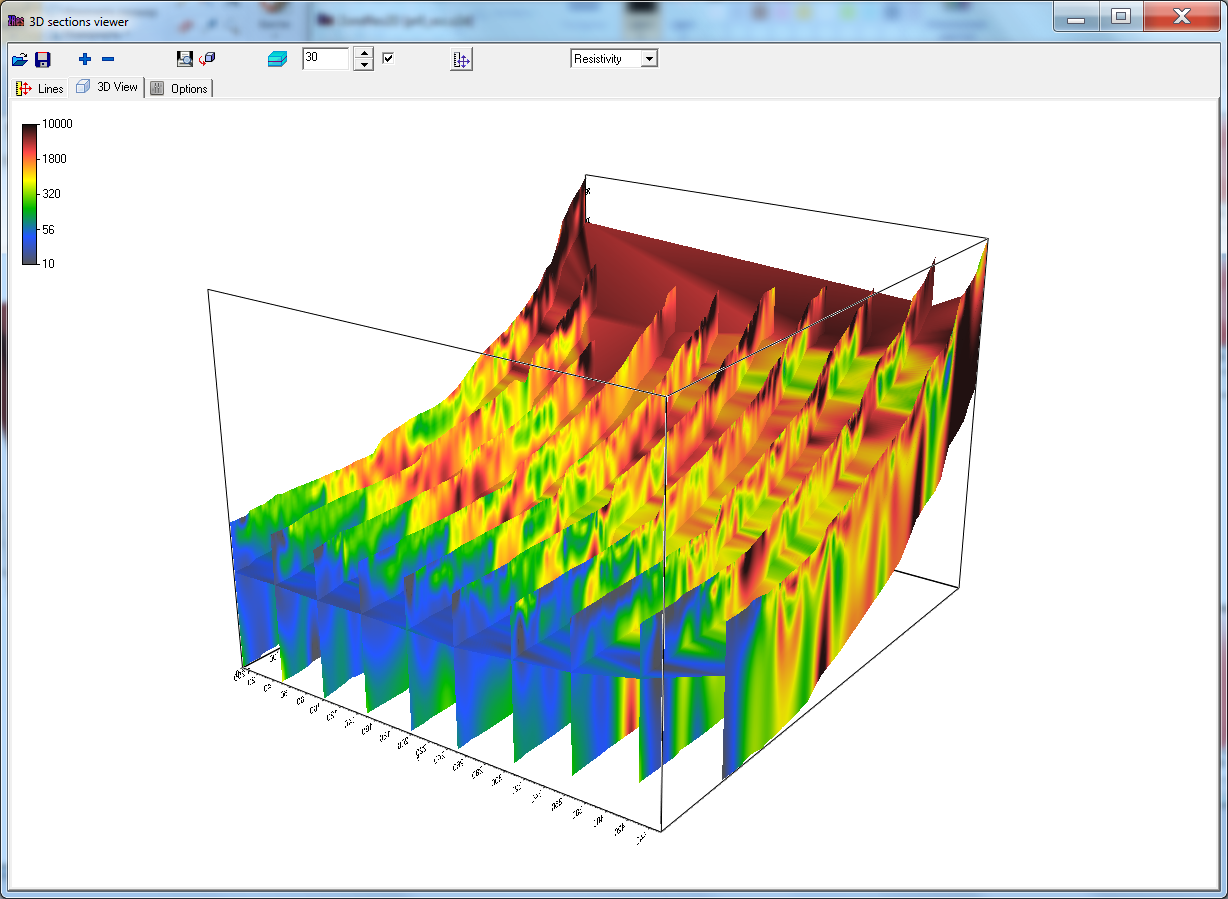

| Visualización y exportación | Permite la representación 3D de secciones paralelas, soporta fondos semitransparentes y exporta resultados directamente a AutoCAD, Surfer y Excel. |
