Software ZondST2d

SKU: 031

Software ZOND ST2D

ZondST2D es un software integral diseñado para la interpretación bidimensional (2D) de datos de tomografía sísmica mediante ondas refractadas y reflejadas. Capaz de operar con datos de superficie terrestre, marinas y entre pozos (cross-borehole), integra módulos avanzados para el análisis de ondas superficiales (MASW/ReMi), tomografía de atenuación, anisotropía de velocidades y el método de Nakamura (HVSR), ofreciendo una solución completa desde el picking de sismogramas hasta la inversión geológica final.

Características

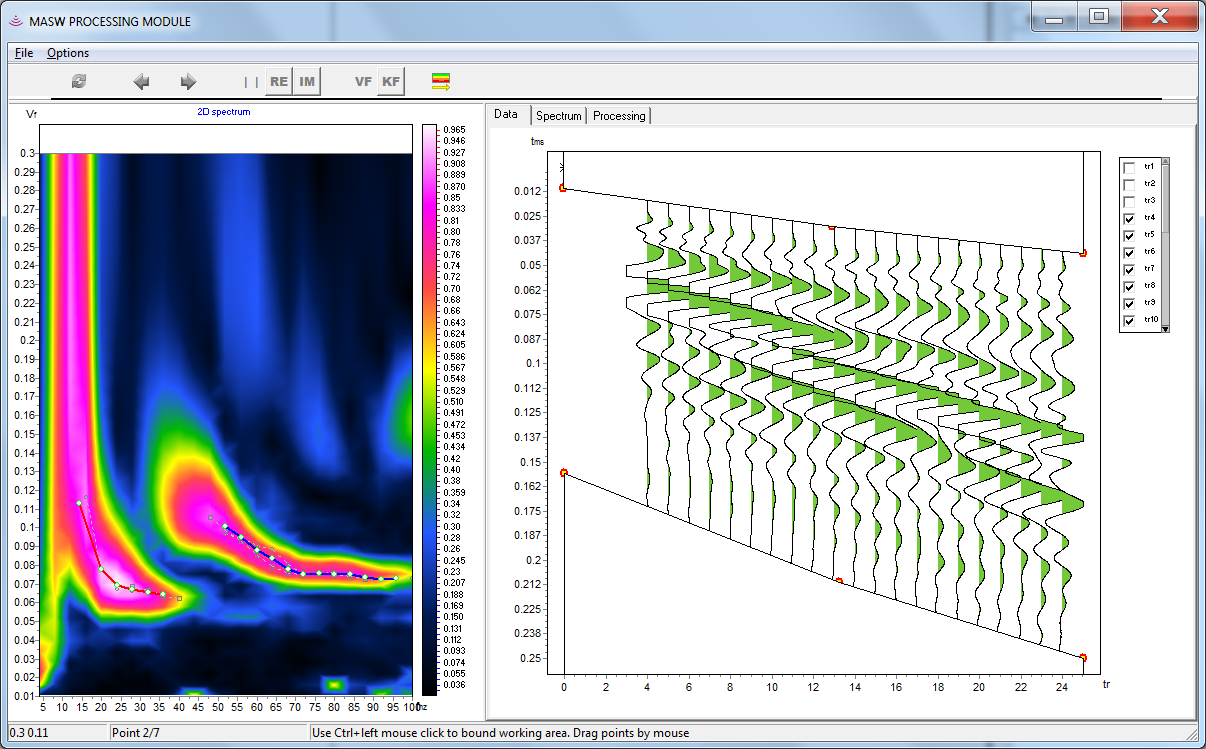

Módulos analíticos integrados	Incluye procesamiento MASW/ReMi, tomografía de atenuación, análisis de anisotropía de velocidad, VSP (Down-hole), método t0 de refracción simple y aplicación extra para el método HVSR (Nakamura).
Entornos de medición	Soporta configuraciones en la superficie terrestre, sobre cuerpos de agua, en el fondo marino, sistemas de pozos (borehole / cross-borehole) y sistemas mixtos.
Algoritmo de trazado de rayos	Resolución del problema directo basada en un algoritmo especial de teoría de grafos (método de la ruta más corta), garantizando cálculos de alta velocidad y precisión controlada.

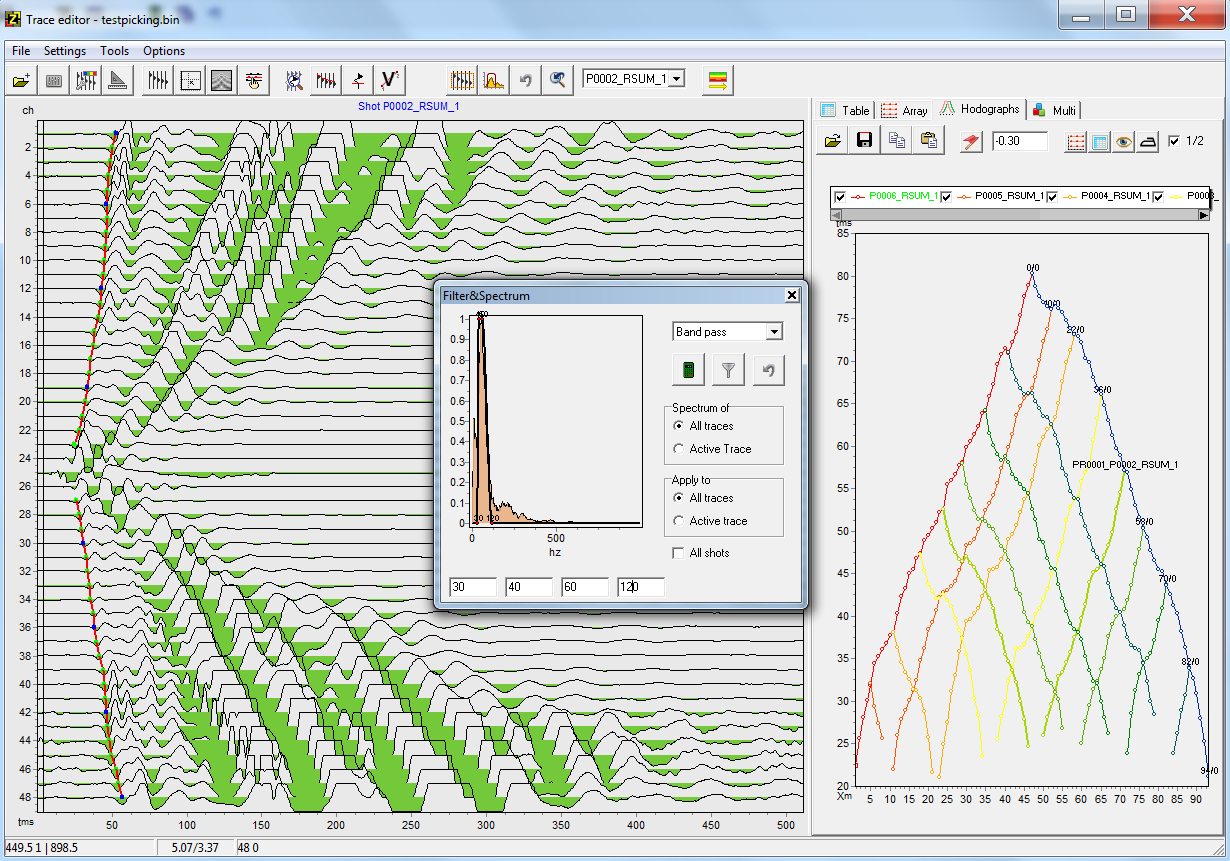

Módulo de Picking	Interfaz dedicada específicamente para simplificar, automatizar y visualizar la selección de los tiempos de las primeras llegadas en los sismogramas. Algoritmos de Inversión: Múltiples enfoques disponibles: suavizado (smooth), de enfoque (focusing), robu
Inversión conjunta	Herramientas adicionales para la inversión conjunta de datos Vp y Vs, MASW, refracción/reflexión, TDEM, SEV, gravimetría y magnetometría.
Análisis de sensibilidad	Estimación de la calidad de los resultados mediante el análisis de la matriz de sensibilidad, cálculo de calidad y el índice DOI (Depth of Investigation).
Visualización y exportación	Visualización 3D de secciones de velocidad, editor de columnas de pozos inclinados, inserción de fondos semitransparentes (geológicos) y exportación a AutoCAD, Surfer y Excel.

País de origen: Rusia

Disponibilidad: Bajo pedido

Flujo de trabajo sísmico unificado
ZondST2D proporciona una solución lista para usar que abarca todo el ciclo de la tomografía sísmica. Su arquitectura se divide en dos módulos fundamentales: el primero está optimizado con una interfaz dedicada a simplificar y automatizar el laborioso proceso de selección (picking) de los tiempos de las primeras llegadas en los sismogramas. El segundo módulo se encarga de resolver los problemas directos e inversos, siendo ampliamente utilizado en geofísica de ingeniería para realizar estudios detallados de la estructura de velocidad en el espacio entre pozos (crosshole seismotomography).

Modelado predictivo y precisión algorítmica
Antes de ejecutar las mediciones en campo, el software permite a los geofísicos realizar modelados matemáticos de la estructura de velocidad del sitio mediante mallas estándar o modelos de estilo poligonal. Este modelado predictivo evalúa el nivel de las primeras llegadas y ayuda a seleccionar los parámetros óptimos del sistema de observación. Durante el cálculo de la tomografía, el programa emplea un algoritmo de trazado de rayos de la teoría de grafos (método de la ruta más corta) que proporciona una altísima velocidad de cálculo sin sacrificar la exactitud matemática del modelo.

Inversión robusta con control geológico
Reconociendo el desafío de la equivalencia en los problemas geofísicos inversos, ZondST2D ha sido diseñado para integrar exhaustivamente el conocimiento geológico a priori. Los especialistas pueden establecer límites para parámetros específicos de las celdas, fijar modelos de referencia, asignar ponderaciones a los registros, e introducir datos directos de perforaciones y límites estratigráficos para condicionar la inversión. Además, el software incorpora esquemas robustos para la supresión del ruido y de los desplazamientos estáticos, culminando en secciones que pueden cruzarse con información de otros métodos geofísicos mediante fondos semitransparentes o inversiones conjuntas avanzadas.

Módulos analíticos integrados	Incluye procesamiento MASW/ReMi, tomografía de atenuación, análisis de anisotropía de velocidad, VSP (Down-hole), método t0 de refracción simple y aplicación extra para el método HVSR (Nakamura).
Entornos de medición	Soporta configuraciones en la superficie terrestre, sobre cuerpos de agua, en el fondo marino, sistemas de pozos (borehole / cross-borehole) y sistemas mixtos.
Algoritmo de trazado de rayos	Resolución del problema directo basada en un algoritmo especial de teoría de grafos (método de la ruta más corta), garantizando cálculos de alta velocidad y precisión controlada.
Módulo de Picking	Interfaz dedicada específicamente para simplificar, automatizar y visualizar la selección de los tiempos de las primeras llegadas en los sismogramas. Algoritmos de Inversión: Múltiples enfoques disponibles: suavizado (smooth), de enfoque (focusing), robu
Inversión conjunta	Herramientas adicionales para la inversión conjunta de datos Vp y Vs, MASW, refracción/reflexión, TDEM, SEV, gravimetría y magnetometría.
Análisis de sensibilidad	Estimación de la calidad de los resultados mediante el análisis de la matriz de sensibilidad, cálculo de calidad y el índice DOI (Depth of Investigation).
Visualización y exportación	Visualización 3D de secciones de velocidad, editor de columnas de pozos inclinados, inserción de fondos semitransparentes (geológicos) y exportación a AutoCAD, Surfer y Excel.
