SKU: 011
MAE ST6
| Conversión A/D | Tecnología Delta-Sigma de 24 bits con un rango dinámico de 144 dB (dinámico) y 109 dB (a 1ms). |
|---|---|
| Canales de adquisición | 6 canales base para geófonos 1D, ampliable a 12 canales conectando sensores 3D o interconectando la unidad MSR624. |
| Frecuencia de muestreo | Rango desde 250 Hz hasta 12 kHz en modo activo; y 251 Hz, 502 Hz, 1008 Hz en modo pasivo. |
| Ajuste de ganancia | Configurable por software desde 0 hasta 36 dB. |
| Diagnóstico de campo | Función "In-line test" para verificación automática de geófonos y análisis de ruido ambiental. |
| Filtrado activo | Filtro Anti-aliasing (80% Nyquist) y rechazo de modo común de 110 dB a 50 Hz/60 Hz. |
| Alimentación y resistencia | Se alimenta vía USB externa, integra carcasa IP67, resiste temperaturas de -20°C a 80°C y pesa solo 0.5 kg. |
| Gestión de datos | Ventana de captura de 6255 muestras pre-trigger y 29127 post-trigger, con exportación nativa en .seg2 y .csv. |

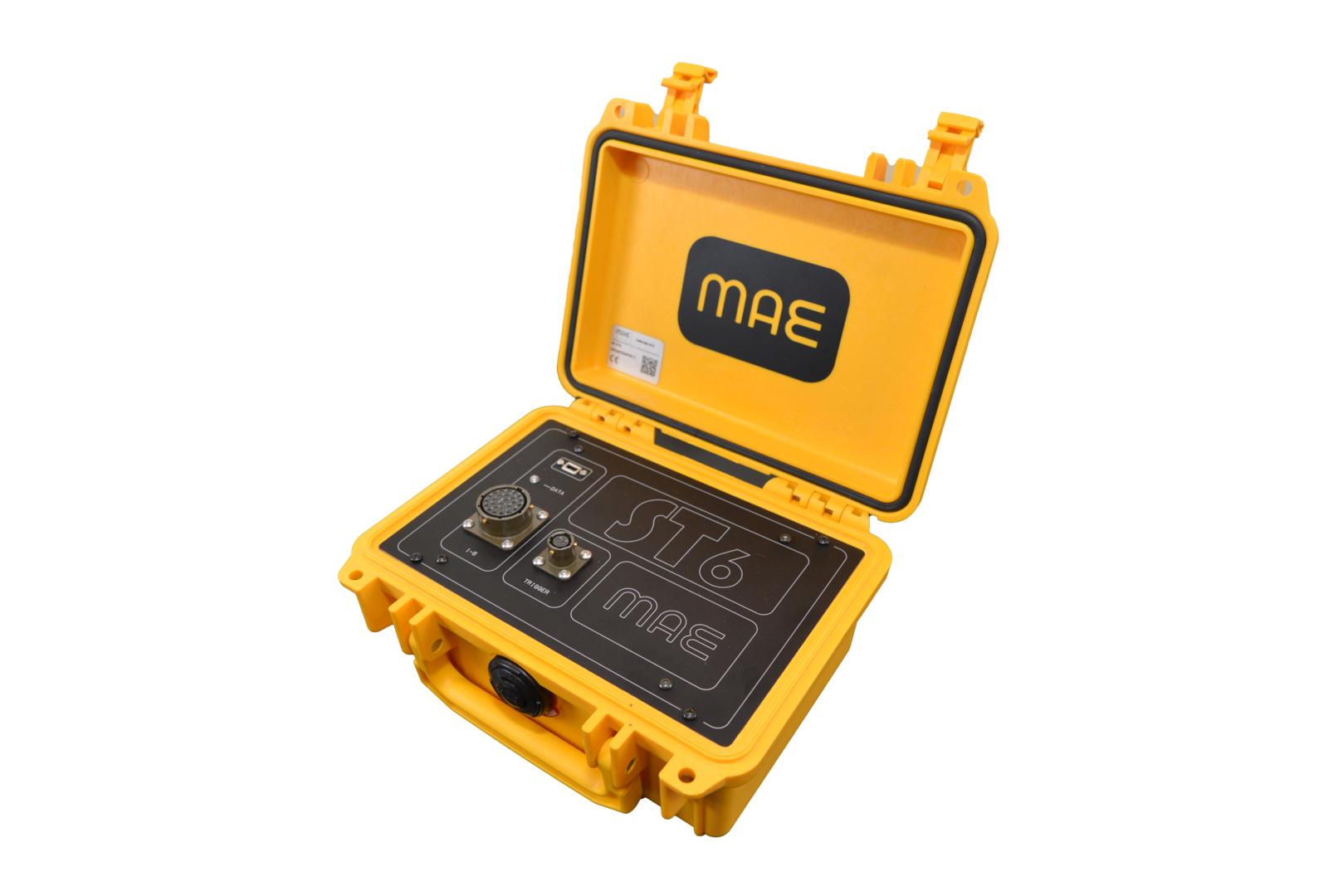

El sismógrafo MAE ST6 es un sistema compacto de adquisición sísmica de 6 canales y 24 bits diseñado para metodologías activas y pasivas. Su tamaño reducido y peso de apenas 0,5 kg facilitan el trabajo en campañas donde la movilidad y el acceso al punto de medición son importantes.
El sismógrafo MAE ST6 puede utilizarse en diferentes metodologías de investigación sísmica, entre ellas:
Esto permite utilizar un mismo sistema en trabajos de caracterización del subsuelo, estudios pasivos y aplicaciones sobre estructuras.
El ST6 utiliza conversión Delta-Sigma de 24 bits para sus seis canales de adquisición.
Su rango dinámico alcanza 144 dB, mientras que la ganancia puede configurarse entre 0 y 36 dB. El sistema admite adquisición activa y pasiva con diferentes frecuencias de muestreo según la metodología utilizada.
También integra funciones de Geophone Test y análisis de ruido, útiles para revisar el estado de la línea antes de comenzar la adquisición.
El sismógrafo MAE ST6 se gestiona desde una aplicación instalada en una computadora o tablet con sistema operativo Windows.
La comunicación se realiza mediante USB, desde donde el operador puede configurar los parámetros de registro y controlar la adquisición para diferentes investigaciones sísmicas.
El sistema también permite definir el pre-trigger, utilizar un canal externo de disparo y configurar los parámetros necesarios para cada levantamiento.
El ST6 tiene unas dimensiones aproximadas de 21 × 17 × 9 cm y un peso de 0,5 kg.

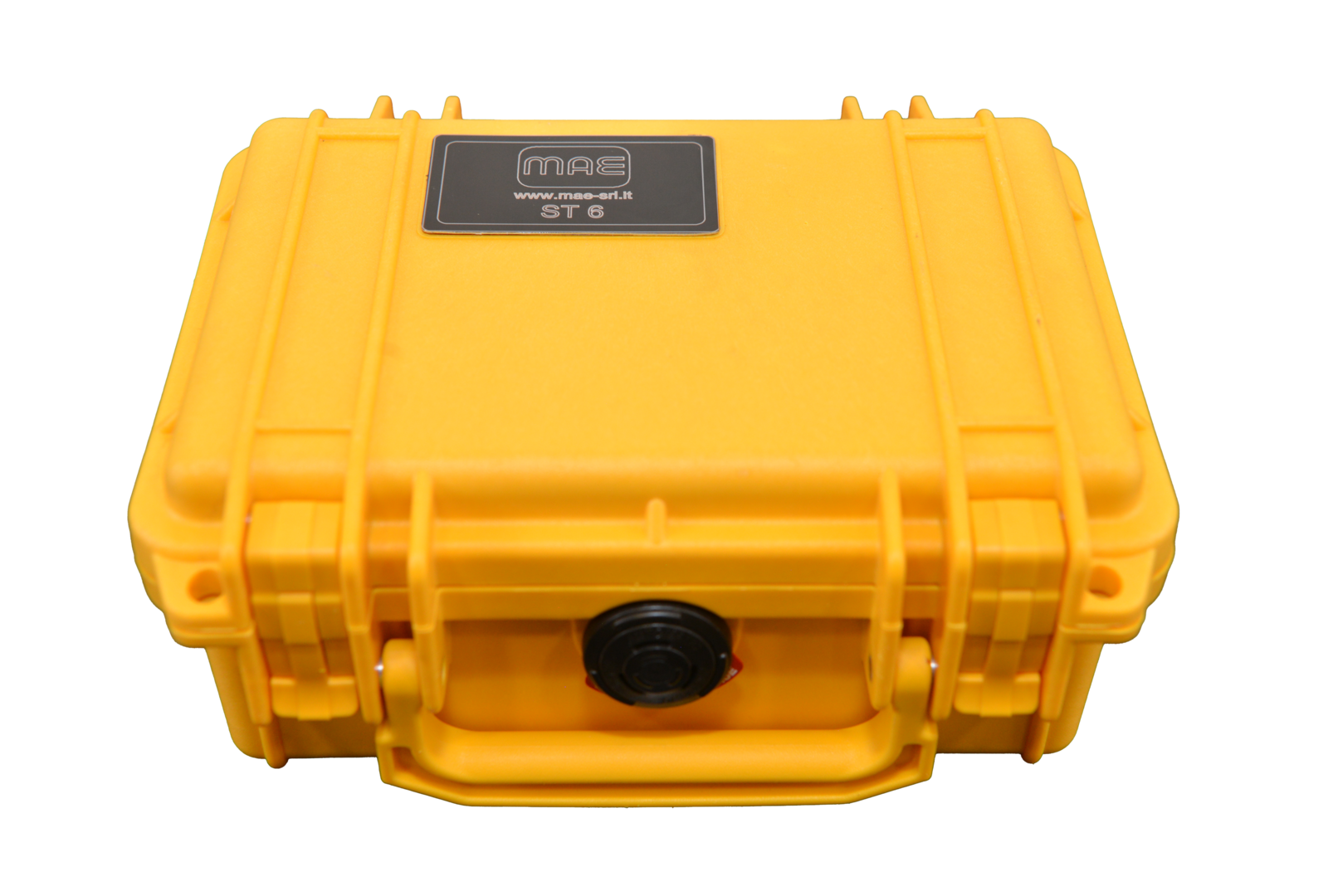

Su electrónica se encuentra protegida dentro de un maletín con grado IP67, pensado para facilitar el transporte y proteger el sistema durante las campañas de campo.
Puede trabajar en condiciones ambientales comprendidas entre -20 °C y 80 °C y utiliza una fuente de alimentación externa.
El sistema admite configuraciones con sensores 1D y sensores tridimensionales, lo que amplía sus posibilidades en estudios sísmicos y monitoreo de estructuras.
Esta capacidad resulta especialmente útil para metodologías pasivas como HVSR, investigaciones sobre edificios y registro de vibraciones en tres componentes.
Los datos adquiridos pueden exportarse en formatos SEG2 y CSV, facilitando su integración con diferentes flujos de procesamiento.
El sismógrafo MAE ST6 reúne adquisición activa y pasiva dentro de un formato compacto. Esto permite utilizarlo tanto en investigaciones del subsuelo como en aplicaciones estructurales donde se necesita transportar instrumentación ligera y configurar diferentes tipos de sensores.
ANDESINE es distribuidor autorizado de MAE en Ecuador y brinda soporte técnico para definir sensores, accesorios y configuración según la metodología del proyecto.
