SKU: 029
Sandmeier geophysical research ReflexW
| Compatibilidad de formatos | Admite la importación desde los sistemas GPR y sísmicos más reconocidos (GSSI, Sensors & Software, MALA, IDS, ABEM, SEGY, SEG2) |
|---|---|

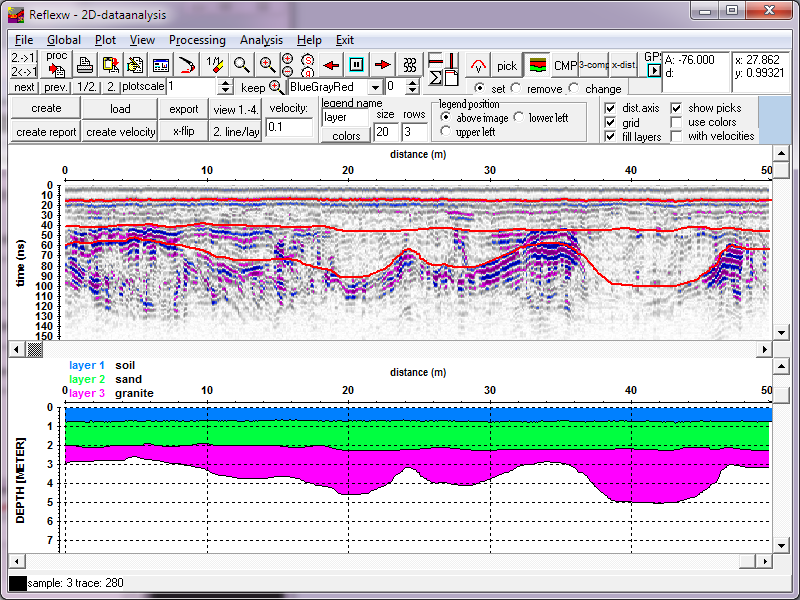

| Módulo de Análisis 2D | Procesamiento completo con opciones de edición, filtros 1D/2D (bandpass, deconvolución, AGC), análisis espectral, correcciones estáticas, migración (Kirchhoff, FD, fk) y análisis de velocidad. |
| Interpretación 3D (GPR y Reflexión) | Creación de cubos 3D a partir de líneas 2D paralelas, cruzadas o aleatorias (con GPS), visualización de cortes (x, y, z), "timeslices" y modelado superficial interactivo. |
| Procesamiento CMP | Análisis de velocidad CMP y "stacking" mediante algoritmos como semblanza, con corrección NMO interactiva. |
| Sísmica de Refracción | Herramientas de "picking" avanzado, inversión de frente de onda, "raytracing" FD y tomografía de refracción (SIRT) 2D. |
| Métodos de Perforación (Borehole) | Soporte para tomografía de transmisión (Crosshole) y Perfilado Sísmico Vertical (VSP), con herramientas de "picking" multicomponente. |
| Modelado y Simulación | Simulación avanzada de ondas electromagnéticas y sísmicas usando un esquema de Diferencias Finitas (FD) en 2D. |
El software REFLEXW es una plataforma para procesamiento 2D e interpretación 2D y 3D de datos geofísicos basados en ondas. Permite trabajar con GPR, sísmica de reflexión, sísmica de refracción y datos entre pozos, integrando diferentes etapas del procesamiento y la interpretación dentro de un mismo entorno.
El software REFLEXW incorpora herramientas para procesar radargramas, sismogramas, disparos individuales, líneas de offset cero y conjuntos multicanal. El usuario puede aplicar los procesos de manera interactiva o utilizar procesamiento por lotes para trabajar automáticamente con múltiples perfiles.
Entre sus funciones se incluyen edición de trazas, correcciones estáticas, ganancias, filtros 1D y 2D, deconvolución, eliminación de fondo, análisis espectral y diferentes métodos de migración.
El programa también admite formatos utilizados por sistemas GPR y sísmicos, incluyendo SEGY, SEG2, GSSI, Sensors & Software, MALA, IDS, 3D-Radar y ABEM, entre otros.
REFLEXW puede utilizar coordenadas GPS almacenadas en las trazas para organizar y visualizar la ubicación de los perfiles.
Las coordenadas también pueden emplearse en correcciones estáticas y en la exportación de resultados. El programa admite exportación KML para visualizar información en Google Earth, además de opciones de visualización de perfiles sobre mapas.
Esto facilita relacionar los resultados geofísicos con su posición real durante la interpretación.
El software REFLEXW permite construir conjuntos tridimensionales a partir de líneas 2D paralelas, cruzadas o distribuidas espacialmente.
El módulo 3D permite visualizar cortes en los ejes X, Y y Z, recorrer el volumen de datos, realizar picking 3D y generar timeslices o C-scans.
También dispone de visualización mediante cubos 3D, con rotación interactiva, zoom, sombreado y selección de diferentes planos dentro del volumen.
Para sísmica de refracción, REFLEXW incorpora herramientas para analizar primeras llegadas y tiempos de viaje.
El entorno permite utilizar:

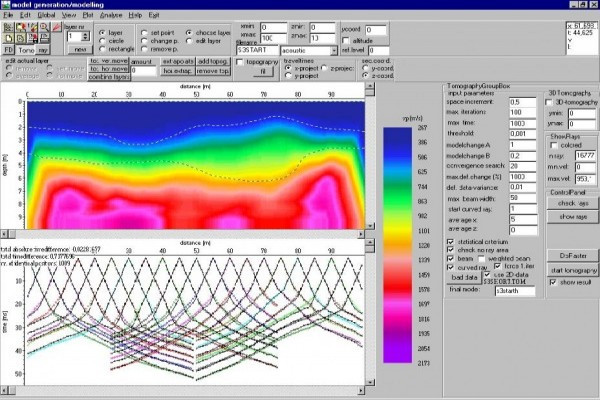

La tomografía de refracción utiliza un procedimiento de inversión basado en SIRT, mientras que el trazado de rayos puede emplearse para validar y ajustar los modelos obtenidos.
El software REFLEXW también incorpora herramientas de modelado directo mediante diferencias finitas.
Estas funciones permiten simular la propagación de ondas sísmicas o electromagnéticas en modelos bidimensionales del subsuelo.
El modelado puede utilizarse antes de una adquisición para evaluar el diseño del estudio o posteriormente para comparar un modelo interpretado con la respuesta que produciría teóricamente.
REFLEXW admite diferentes metodologías asociadas con datos sísmicos y GPR de pozo.
Entre ellas se encuentran:
En tomografía de transmisión es posible realizar inversiones 2D y 3D a partir de los tiempos de llegada, considerando diferentes geometrías entre fuentes y receptores.
El entorno de Sandmeier incluye también Reflex2DQuick para importación, visualización, procesamiento e interpretación rápida de líneas GPR y datos sísmicos 2D.
Por su parte, Reflex3DScan está orientado al análisis rápido de datos tridimensionales adquiridos sobre mallas regulares mediante líneas 2D paralelas o cruzadas.
Estas herramientas complementan el flujo de trabajo cuando se necesita una revisión rápida antes de realizar una interpretación más detallada en REFLEXW.
Consulta con ANDESINE para conocer las opciones de software disponibles para procesamiento e interpretación de datos GPR, sísmicos y de tomografía.
