SKU: 002
MAE X824S
| Capacidad de canales | Configuración base de 24 canales, expandible internamente a 48, 72 o 96 canales (+1 canal de trigger). |
|---|---|
| Tecnología ADC y Rango | Convertidor Delta-Sigma de 24 bits con un rango dinámico de 144 dB (109 dB a 1ms). |
| Frecuencias de muestreo extremas | Desde 251 Hz hasta 48.7 kHz (intervalos desde 4ms hasta ultra-rápidos 0.02ms). |
| Interfaz integrada | Procesador con Windows 10, 8 GB de RAM, >100 GB SSD y pantalla táctil de 10" (800 lúmenes). |
| Opciones de Trigger | Entrada diferencial donde cualquier canal puede seleccionarse como trigger, con sensibilidad ajustable por el usuario. |
| Diagnóstico avanzado | Prueba en línea de geófonos, análisis de ruido simultáneo y análisis espectral (FFT) en tiempo real o en post-proceso. |
| Filtrado y Stacking | Filtros digitales activos (pasa bajos, pasa altos, pasa banda) y stacking ilimitado con matemáticas avanzadas. |
| Diseño para campo | Carcasa IP67 (cerrada), antenas Wi-Fi y GPS integradas, operando entre -20°C y 80°C con un peso de 6 kg. |

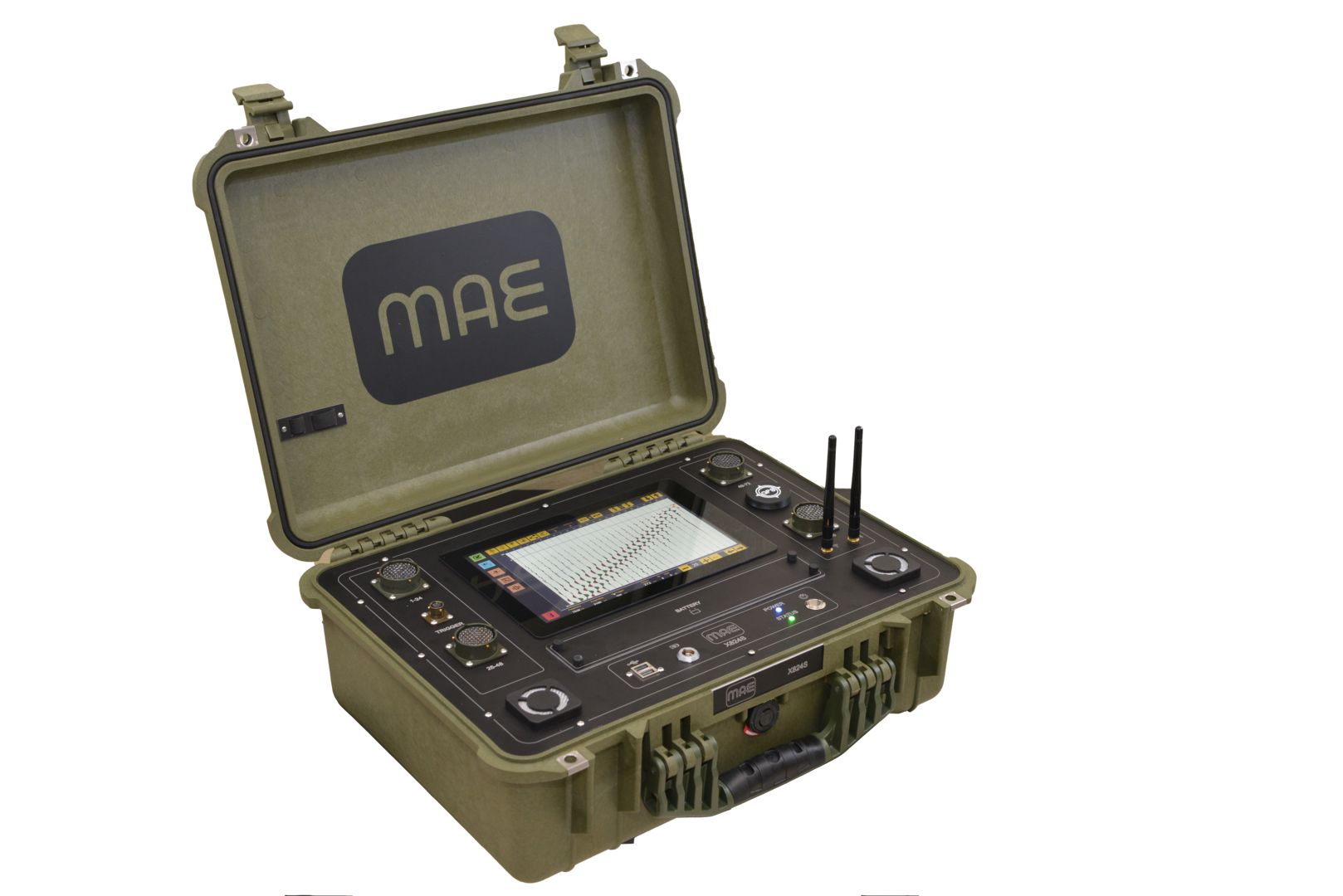

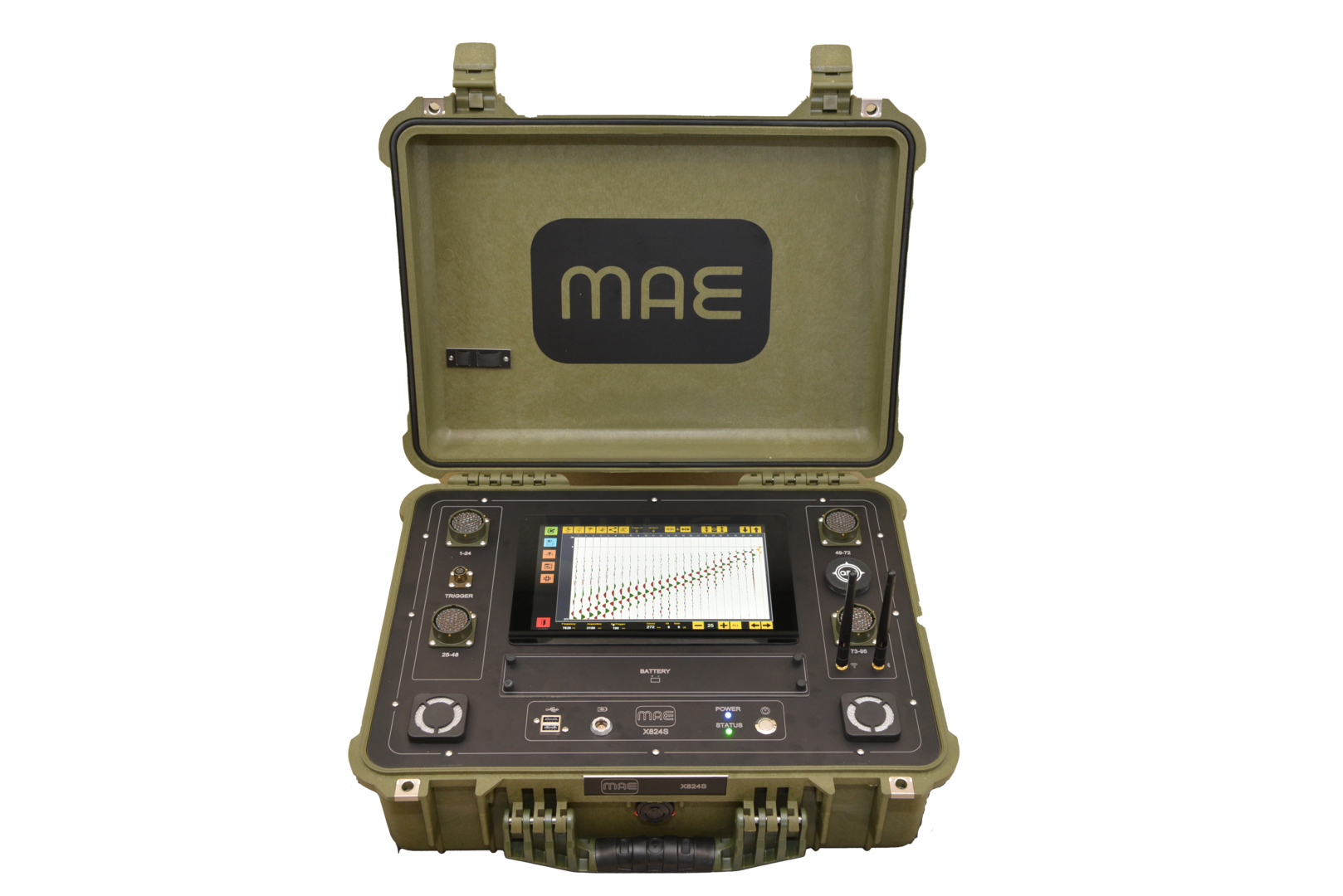

El sismógrafo MAE X824S es un sistema de adquisición sísmica de 24 bits para estudios activos y pasivos. Su configuración básica integra 24 canales y puede ampliarse internamente a 48, 72 o 96 canales, sin utilizar cajas externas de expansión. Esto permite adaptar el mismo equipo a campañas de diferente escala.

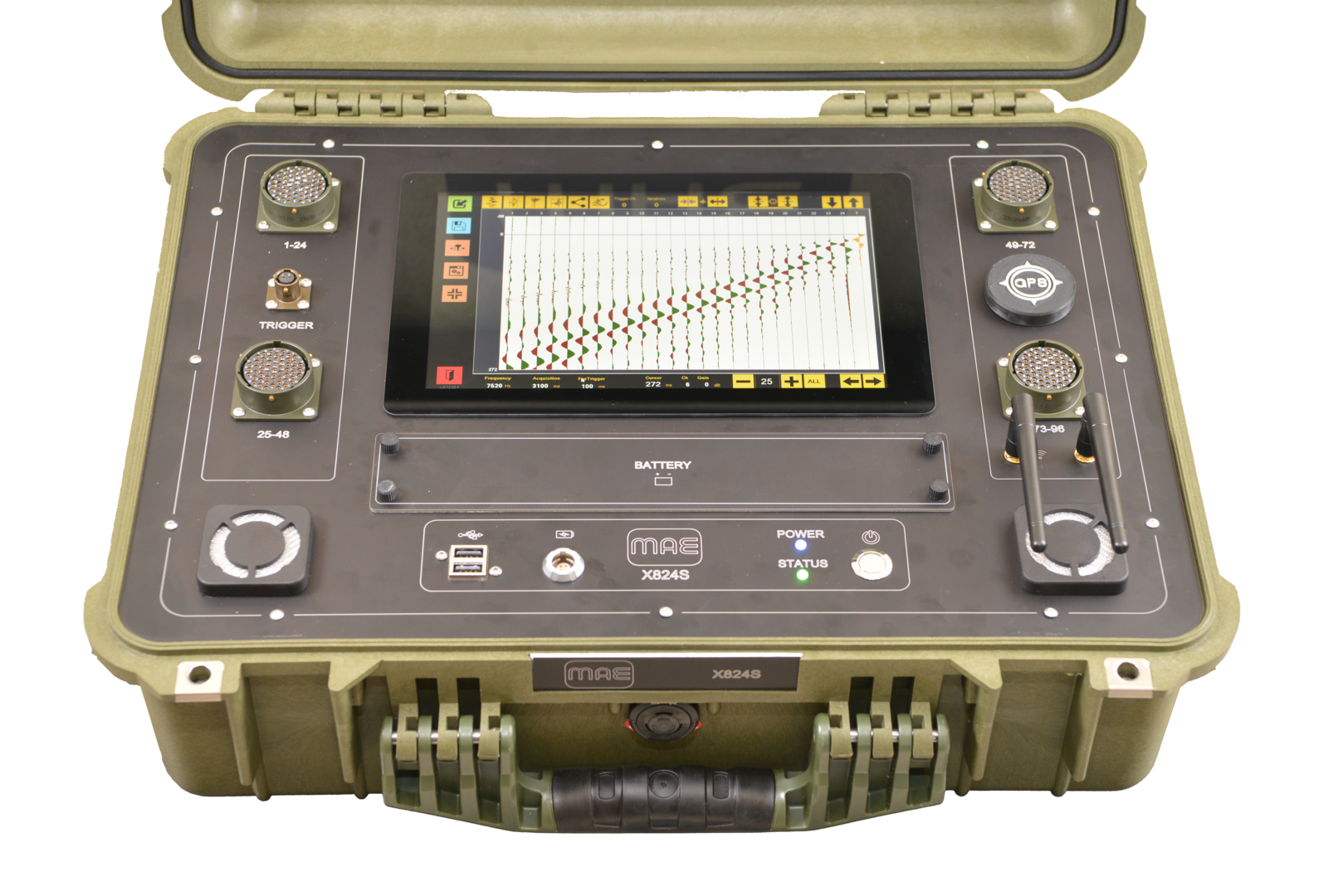

El sismógrafo MAE X824S integra una computadora, sistema operativo Windows, 8 GB de RAM, almacenamiento SSD superior a 100 GB y una pantalla táctil de 10 pulgadas con 800 lúmenes.
Desde el propio equipo se pueden configurar los parámetros de adquisición, registrar datos y visualizar las trazas obtenidas. Así, el operador puede realizar gran parte del flujo de trabajo directamente en campo sin depender de una computadora externa.
El X824S permite trabajar con diferentes metodologías dentro de una misma plataforma:
Esta versatilidad permite configurar el sistema según el objetivo del estudio sin limitarlo a una única metodología.
El sismógrafo MAE X824S utiliza conversión Delta-Sigma de 24 bits y permite seleccionar frecuencias de muestreo de hasta 48,7 kHz, equivalentes a un intervalo mínimo de 0,02 ms.
Su rango dinámico alcanza 144 dB y la distorsión armónica total es inferior al 0,0005 %. Además, cada canal puede configurarse individualmente con ganancias entre 0 y 52 dB.
Estas prestaciones permiten adaptar la adquisición tanto a señales activas como a metodologías sísmicas pasivas.
El sistema incorpora herramientas para revisar la calidad de la adquisición directamente en campo.
Entre ellas se encuentran:
Estas funciones ayudan a detectar problemas antes de finalizar el levantamiento y desmontar la línea sísmica.
El X824S dispone de una entrada de trigger diferencial y permite seleccionar cualquiera de los canales como disparador.
También puede registrar hasta 6255 muestras de pre-trigger por canal, conservando información previa al momento exacto de activación.
Esta flexibilidad facilita el diseño de configuraciones donde la geometría del levantamiento o la posición de la fuente requieren un esquema de disparo diferente al convencional.
El sismógrafo MAE X824S incorpora GPS y Wi-Fi, además de interfaces USB con capacidad Ethernet.

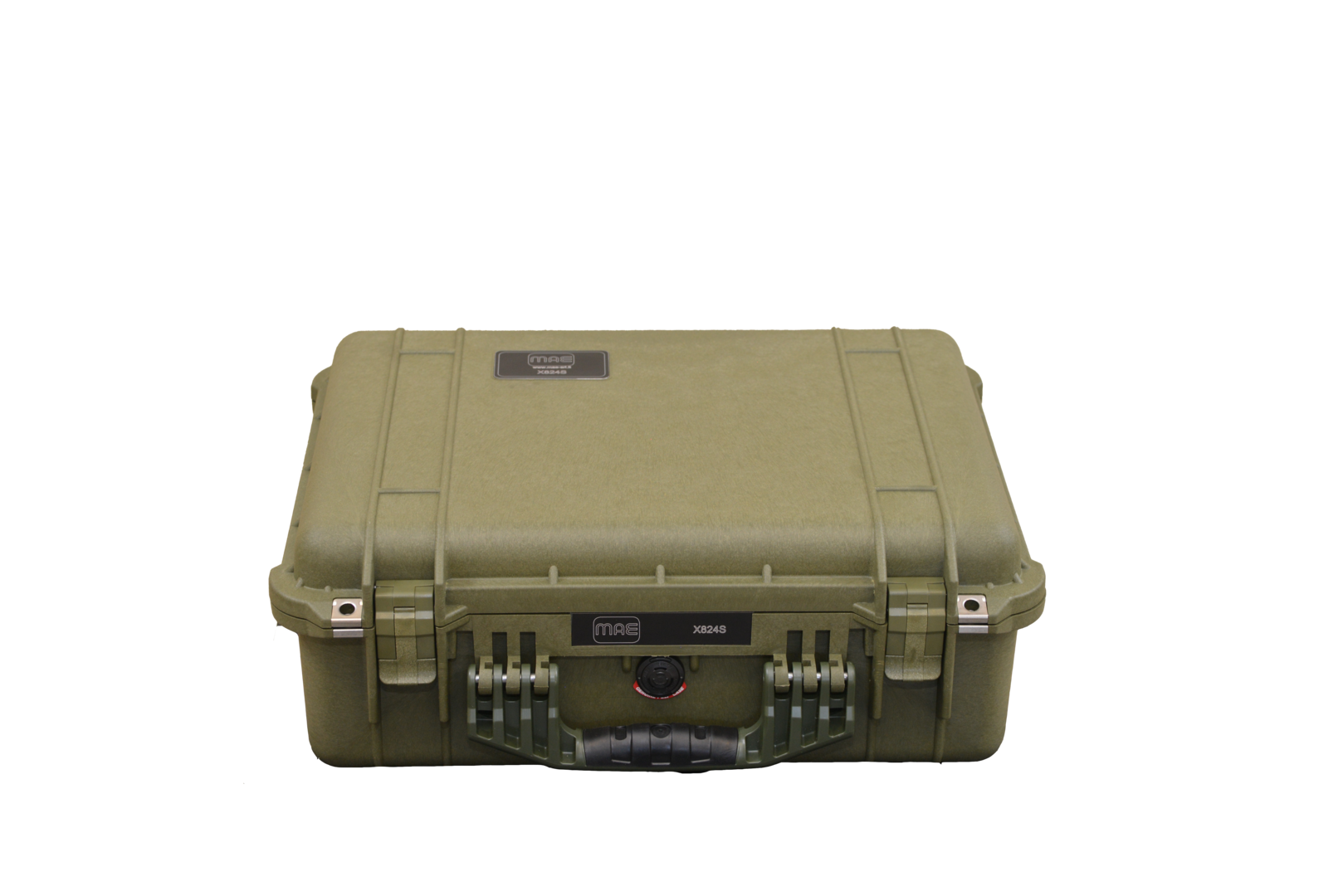

Está protegido mediante un maletín IP67 cuando permanece cerrado, pesa aproximadamente 6 kg y tiene dimensiones de 50 × 40 × 20 cm.
Puede operar entre -20 °C y 80 °C. Su alimentación admite batería interna de ion-litio o batería externa de 12 V. Con alimentación externa, la autonomía indicada supera las 7 horas.
Los datos pueden exportarse en formatos SEG2 y CSV para continuar posteriormente con el procesamiento e interpretación.
ANDESINE es distribuidor autorizado de MAE en Ecuador y brinda soporte técnico para definir el número de canales, geófonos, cables y accesorios adecuados para cada metodología.
